AD5206BR50 - ADI

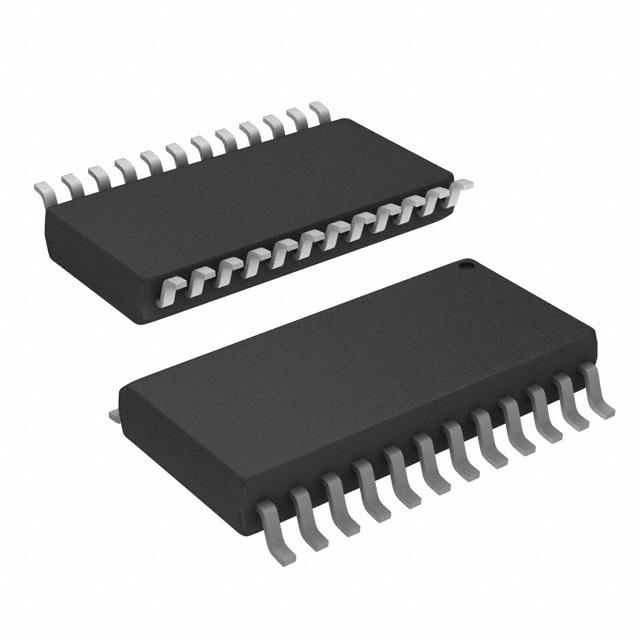

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD5206BR50
Производитель

ADI
Чип воркер Часть №

CW51988464
Категория

Цифровой потенциометр
Упаковка

SOIC-24
Описание

Digital Potentiometer 256POS 50KΩ Hex 24Pin SOIC W
даташит

Datasheet

AD5206BR50 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD5206BR50 Цифровой потенциометр характеристики

Атрибут	Значение атрибута

Часть №	AD5206BR50
Производитель	ADI
Чип воркер Часть №	CW51988464
Категория	Цифровой потенциометр
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Допустимое Отклонение Ёмкости	±30 %
Ток Питания	0.012 mA
Количество Цепей	6 Circuit
Количество Стежков	256 Position
Сопротивление	50 kΩ
Допустимое Отклонение Сопротивления	±30 %
Ток Покоя	12.0 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
	Развернуть все
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Коэффициент Температуры	±700 ppm/℃
Жизненный Цикл Продукта	End of Life
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Лицензия HK STC	NLR

AD5206BR50 Описание продукта

GENERAL DESCRIPTION
The AD5204/AD5206 provide 4-/6-channel, 256-position digitally controlled variable resistor (VR) devices. These devices perform the same electronic adjustment function as a potentiometer or variable resistor. Each channel of the AD5204/AD5206 contains a fixed resistor with a wiper contact that taps the fixed resistor value at a point determined by a digital code loaded into the SPI-compatible serial-input register. The resistance between the wiper and either endpoint of the fixed resistor varies linearly with respect to the digital code transferred into the VR latch. The variable resistor offers a completely programmable value of resistance between the A terminal and the wiper or the B terminal and the wiper. The fixed A-to-B terminal resistance of 10 kΩ, 50 kΩ, or 100 kΩ has a nominal temperature coefficient of 700 ppm/°C.
FEATURES
256 positions
Multiple independently programmable channels
AD5204—4-channel
AD5206—6-channel
Potentiometer replacement
Terminal resistance of 10 kΩ, 50 kΩ, 100 kΩ
3-wire SPI-compatible serial data input
+2.7 V to +5.5 V single-supply operation; ±2.7 V dual-supply operation
Power-on midscale preset
APPLICATIONS
Mechanical potentiometer replacement
Instrumentation: gain, offset adjustment
Programmable voltage-to-current conversion
Programmable filters, delays, time constants
Line impedance matching
