AD5292 - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Популярность

37 баллов

Часть №

AD5292
Производитель

ADI
Чип воркер Часть №

CW150115878
Описание

Одноканальный, 1024 позиции, допуск 1%, цифровой потенциометр с 20-разовой программируемой памятью
даташит

Datasheet
Отгрузка из

Москва
Наличие

в наличии
Ориентировочная цена

Цена по запросу

USD RUB

AD5292 Купить

Количество товара ограничено и быстро меняется. Наша команда онлайн-продаж доступна 24/7 и готова оперативно откликнуться на ваши запросы и заказы.

Актуальная проверка наличия

Лучшие цены от официальных дистрибьюторов

Техническая поддержка инженеров

AD5292 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Arrow	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Mouser	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	1	6 - 8 {{delivery_date}}

Обновить данные

Способы оплаты

СБП

Банковский перевод

МИР

Чип воркер Квалификация

Квалификация ChipWorker — ISO 9001, 45001, 14001, сертификат MA. 11+ лет опыта, более 1000 клиентов в России, поддержка малого MOQ

Более 11 лет опыта в закупках

1000+ клиентов в России

Сертифицированный поставщик (ISO)

Поддержка малого MOQ

*Фотографии нашего реального склада площадью 800 м²

AD5292 характеристики

Инженер-консультант >>

Атрибут	Значение атрибута

Часть №	AD5292
Производитель	ADI
Чип воркер Часть №	CW150115878
даташит	Datasheet
	Развернуть все
Жизненный Цикл Продукта	Active
RoHS Комплаенс	RoHS Compliant

Просмотр аналоги замена

Аналоги товара

AD5292 Описание продукта

Product Details

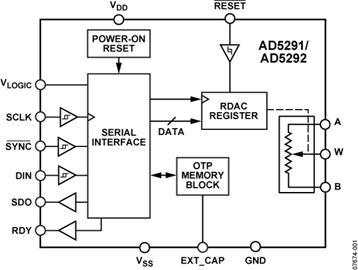

The AD5292 is a single-channel, 1024-position digital potentiometers1 that combines industry leading variable resistor performance with nonvolatile memory (NVM) in a compact package. These devices are capable of operat-ing across a wide voltage range, supporting both dual supply operation at ±10.5 V to ±16.5 V and single supply operation at +21 V to +33 V, while ensuring less than 1% end-to-end resistor tolerance error and offering 20-time programmable (20-TP) memory.
The guaranteed industry leading low resistor tolerance error feature simplifies open-loop applications as well as precision calibration and tolerance matching applications.
The AD5291 and AD5292 device wiper settings are controllable through the SPI digital interface. Unlimited adjustments are allowed before programming the resistance value into the 20-TP memory. The AD5291 and AD5292 do not require any external voltage supply to facilitate fuse blow, and there are 20 opportunities for permanent programming. During 20-TP activation, a permanent blow fuse command freezes the wiper position (analogous to placing epoxy on a mechanical trimmer).
The AD5291 and AD5292 are available in a compact 14-lead TSSOP package. The part is guaranteed to operate over the extended industrial temperature range of −40°C to +105°C.
The AD5292-EP supports defense and aerospace applications (AQEC)
1The terms digital potentiometer and RDAC are used interchangeably.
**Applications**
Mechanical potentiometer replacement
Instrumentation: gain and offset adjustment
Programmable voltage-to-current conversion
Programmable filters, delays, and time constants
Programmable power supply
Low resolution DAC replacement
Sensor calibration
### Features and Benefits
Single-channel, 256-/1024-position resolution
20 kΩ, 50 kΩ, and 100 kΩ nominal resistance
Maximum ±1% nominal resistor tolerance error (resistor performance mode)
20-times programmable wiper memory
Rheostat mode temperature coefficient: 35 ppm/°C
Voltage divider temperature coefficient: 5 ppm/°C
+9 V to +33 V single-supply operation
±9 V to ±16.5 V dual-supply operation
See data sheet for additional features
AD5292-EP: SUPPORTS DEFENSE AND AEROSPACE APPLICATIONS (AQEC)
Download AD5292-EP Data Sheet (pdf)
Temperature range: −55°C to +125°C
Controlled manufacturing baseline
One assembly/test site
One fabrication site
Enhanced product change notification
Qualification data available on request
V62/12616 DSCC Drawing Number
