AD5421 - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Популярность

23 баллов

Часть №

AD5421
Производитель

ADI
Чип воркер Часть №

CW409563138
Описание

16-битный, последовательный ввод, с питанием от петли, 4мА-20мА ЦАП
даташит

Datasheet
Отгрузка из

Москва
Наличие

в наличии
Ориентировочная цена

Цена по запросу

USD RUB

AD5421 Купить

Количество товара ограничено и быстро меняется. Наша команда онлайн-продаж доступна 24/7 и готова оперативно откликнуться на ваши запросы и заказы.

Актуальная проверка наличия

Лучшие цены от официальных дистрибьюторов

Техническая поддержка инженеров

AD5421 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Arrow	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Mouser	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	1	6 - 8 {{delivery_date}}

Обновить данные

Способы оплаты

СБП

Банковский перевод

МИР

Чип воркер Квалификация

Квалификация ChipWorker — ISO 9001, 45001, 14001, сертификат MA. 11+ лет опыта, более 1000 клиентов в России, поддержка малого MOQ

Более 11 лет опыта в закупках

1000+ клиентов в России

Сертифицированный поставщик (ISO)

Поддержка малого MOQ

*Фотографии нашего реального склада площадью 800 м²

AD5421 характеристики

Инженер-консультант >>

Атрибут	Значение атрибута

Часть №	AD5421
Производитель	ADI
Чип воркер Часть №	CW409563138
даташит	Datasheet
	Развернуть все
Жизненный Цикл Продукта	Recommended for New Designs

Просмотр аналоги замена

AD5421 Описание продукта

Сведения о продукте

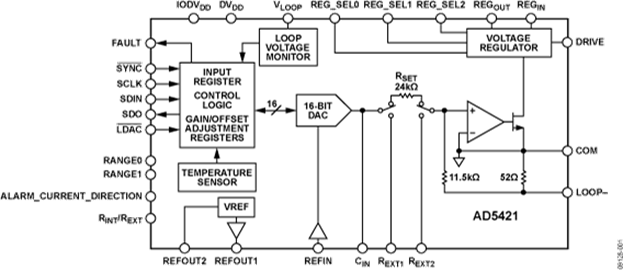

AD5421 — это полный, работающий от петли, цифро-аналоговый преобразователь (ЦАП) с токовым выходом 4–20 мА, разработанный для удовлетворения потребностей производителей интеллектуальных датчиков в промышленности средств управления. ЦАП обеспечивает высокоточное, полностью интегрированное, недорогое решение в компактном корпусе TSSOP и корпусах LFCSP.
AD5421 включает регулируемый выход напряжения, который используется для питания самого устройства и других компонентов датчика. Этот стабилизатор обеспечивает регулируемое выходное напряжение от 1,8 В до 12 В. AD5421 также содержит опорные напряжения 1,22 В и 2,5 В, что устраняет необходимость в дискретном стабилизаторе и источнике опорного напряжения.
AD5421 может использоваться со стандартными схемами связи по протоколу HART® FSK без ухудшения заявленных характеристик. Высокоскоростной последовательный интерфейс способен работать на частоте 30 МГц и обеспечивает простое подключение к широко используемым микропроцессорам и микроконтроллерам через совместимый с SPI 3-проводной интерфейс.
AD5421 гарантированно монотонен до 16 бит. При типовых условиях он обеспечивает интегральную нелинейность 0,0015%, погрешность смещения 0,0012% и погрешность коэффициента усиления 0,0006%.
AD5421 выпускается в 28-выводном корпусе TSSOP и 32-выводном корпусе LFCSP и работает в расширенном промышленном диапазоне температур от –40 °C до +105 °C.
**Области применения**
Промышленное управление технологическими процессами
Петлевые датчики с токовым выходом 4–20 мА
Интеллектуальные датчики
Подключение к сети HART
### Особенности и преимущества
16-битное разрешение и монотонность
Выбираемые переключателем диапазоны, соответствующие стандарту NAMUR
\-- 4 мА – 20 мА
\-- 3,8 мА – 21 мА
\-- 3,2 мА – 24 мА
Токи аварийной сигнализации по стандарту NAMUR
Ток аварийной сигнализации нижнего диапазона =
3,2 мА
Ток аварийной сигнализации верхнего диапазона =
22,8 мА / 24 мА
Суммарная неприведенная погрешность (TUE): не более 0,05%
Погрешность INL: не более 0,0035% от полной шкалы
Температурный коэффициент выходного сигнала: типовое значение 3 ppm/°C
Ток покоя: не более 300 мкА
За дополнительными функциями обращайтесь к техническому описанию.
