AD7628KRZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7628KRZ
Производитель

ADI
Чип воркер Часть №

CW1089008
Категория

Преобразователь DA
Упаковка

SOIC-20
Описание

ANALOG DEVICES AD7628KRZ Digital to Analogue Converter, Dual, 8Bit, Parallel, 10.8V to 15.75V, SOIC, 20Pins
даташит

Datasheet

AD7628KRZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7628KRZ Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD7628KRZ
Производитель	ADI
Чип воркер Часть №	CW1089008
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Количество Выходных Интерфейсов	2 Output
Ток Питания	2 mA
Количество Каналов	2 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Рассеяние Мощности	0.45 W
Частота Выборки	2.9 Msps
Разрешение (биты)	8.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	450 mW
Количество ЦАПов	2 DAC
Напряжение питания	10.8V ~ 15.75V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	12 V
	Развернуть все
Длина	13 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

AD7628KRZ Описание продукта

Product Details

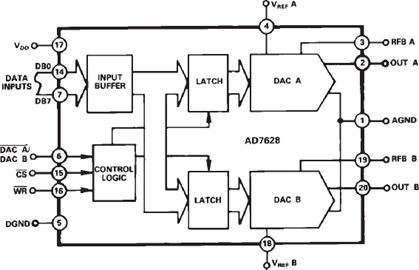

The AD7628 is a monolithic dual 8-bit digital/analog converter featuring excellent DAC-to-DAC matching. It is available in small 0.3" wide 20-pin DIPs and in 20-terminal surface mount packages.
Separate on-chip latches are provided for each DAC to allow easy microprocessor interface.
Data is transferred into either of the two DAC data latches via a common 8-bit TTL/CMOS compatible input port. Control input DAC A/DAC B determines which DAC is to be loaded. The AD7628"s load cycle is similar to the write cycle of a random access memory, and the device is bus compatible with most 8-bit microprocessors, including 6502, 6809, 8085, Z80.
The device operates from a +12 V to +15 V power supply and is TTL-compatible over this range. Power dissipation is a low 20 mW.
Both DACs offer excellent four quadrant multiplication characteristics with a separate reference input and feedback resistor for each DAC.
**APPLICATIONS**
Disk Drives
Programmable Filters
X-Y Graphics
Gain/Attenuation
### Features and Benefits
On-Chip Latches for both DACs
+12 V to +15 V Operation
DACs matched to 1%
Four Quadrant Multiplication
TTL/CMOS Compatible from +12 V to +15 V
Latch Free (Protection Schottkys not Required)
