AD8210 - ADI

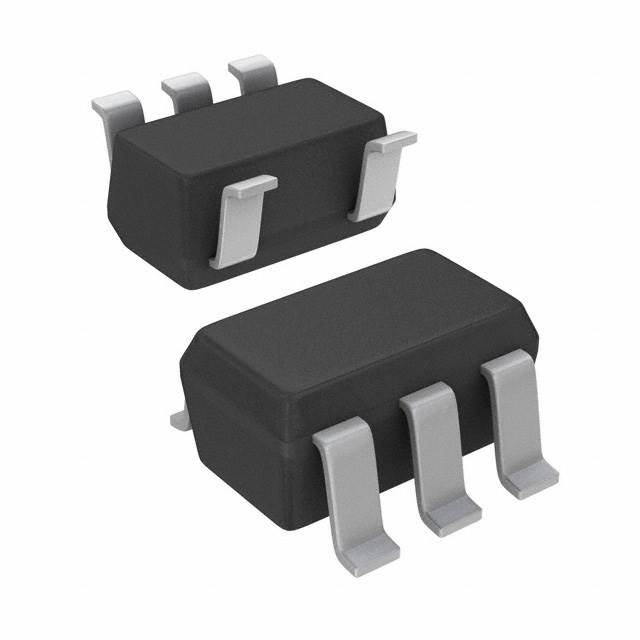

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Популярность

62 баллов

Часть №

AD8210
Производитель

ADI
Чип воркер Часть №

CW121575763
Описание

Высоковольтный двунаправленный монитор тока с шунтом
даташит

Datasheet
Отгрузка из

Москва
Наличие

в наличии
Ориентировочная цена

Цена по запросу

USD RUB

AD8210 Купить

Количество товара ограничено и быстро меняется. Наша команда онлайн-продаж доступна 24/7 и готова оперативно откликнуться на ваши запросы и заказы.

Актуальная проверка наличия

Лучшие цены от официальных дистрибьюторов

Техническая поддержка инженеров

AD8210 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Arrow	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Mouser	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	1	6 - 8 {{delivery_date}}

Обновить данные

Способы оплаты

СБП

Банковский перевод

МИР

Чип воркер Квалификация

Квалификация ChipWorker — ISO 9001, 45001, 14001, сертификат MA. 11+ лет опыта, более 1000 клиентов в России, поддержка малого MOQ

Более 11 лет опыта в закупках

1000+ клиентов в России

Сертифицированный поставщик (ISO)

Поддержка малого MOQ

*Фотографии нашего реального склада площадью 800 м²

AD8210 характеристики

Инженер-консультант >>

Атрибут	Значение атрибута

Часть №	AD8210
Производитель	ADI
Чип воркер Часть №	CW121575763
даташит	Datasheet
Коэффициент Ослабления Синфазного Сигнала	100 dB
	Развернуть все
Жизненный Цикл Продукта	Unknown
RoHS Комплаенс	RoHS Compliant

Просмотр аналоги замена

Аналоги товара

AD8210 Описание продукта

Сведения о продукте
AD8210 представляет собой дифференциальный усилитель с однополярным питанием, идеально подходящий для усиления малых дифференциальных напряжений при наличии больших синфазных напряжений. Диапазон рабочих синфазных входных напряжений составляет от −2 В до +65 В. Типовое напряжение питания — 5 В.
AD8210 выпускается в корпусе SOIC. Диапазон рабочих температур составляет от −40 °C до +125 °C.
Отличные характеристики по переменному и постоянному току в диапазоне температур сводят погрешности в измерительном контуре к минимуму. Дрейф смещения и дрейф коэффициента усиления гарантированно не превышают 8 мкВ/°C и 20 ppm/°C соответственно.

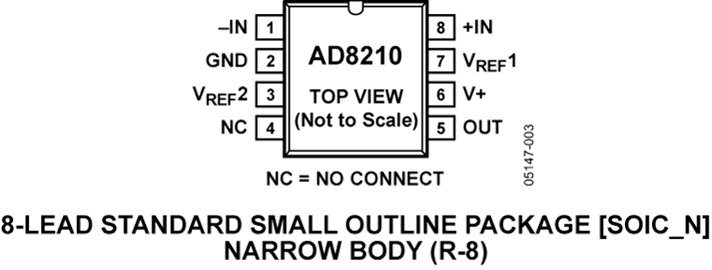

Выходное смещение можно регулировать в диапазоне от 0,05 В до 4,9 В при питании 5 В с помощью выводов VREF1 и VREF2. Если вывод VREF1 подключен к выводу V+, а вывод VREF2 — к выводу GND, выход устанавливается на половину шкалы. Подключение обоих выводов VREF1 и VREF2 к GND делает выходной сигнал однополярным, начинающимся около земли. Подключение обоих выводов VREF1 и VREF2 к V+ делает выходной сигнал однополярным, начинающимся около V+. Другие значения смещения можно получить, подавая внешнее напряжение на выводы VREF1 и VREF2.
**Применение**
Измерение тока
Управление электродвигателями
Управление трансмиссией
Управление впрыском в дизельных двигателях
Управление двигателем
Управление подвеской
Управление динамикой транспортного средства
DC/DC-преобразователи
### Особенности и преимущества
±4000 В, ESD (модель человеческого тела, HBM)
Широкий диапазон синфазного входного напряжения
от −2 В до +65 В в рабочем режиме
от −5 В до +68 В без повреждения
Буферизированное выходное напряжение
Выходная нагрузочная способность 5 мА
Широкий диапазон рабочих температур:
от −40 °C до +125 °C
Ратиометрическое выходное смещение на половину шкалы
Отличные характеристики по переменному и постоянному току
Типовой дрейф смещения: 1 мкВ/°C
Типовой дрейф коэффициента усиления: 10 ppm/°C
Типовой CMRR на постоянном токе: 120 дБ
Типовой CMRR на частоте 100 кГц: 80 дБ
Поставляется в 8-выводном корпусе SOIC
