ADP7182 Описание продукта

Подробности о продукте
ADP7182 — это КМОП-линейный стабилизатор с малым падением напряжения (LDO), который работает от −2,7 В до −28 В и обеспечивает выходной ток до −200 мА. Этот LDO с высоким входным напряжением идеально подходит для стабилизации высокопроизводительных аналоговых и смешанных сигнальных цепей, работающих от −27 В до −1,2 В. Используя продвинутую запатентованную архитектуру, он обеспечивает высокое подавление пульсаций источника питания и низкий уровень шума, а также отличную переходную характеристику по линии и нагрузке с малым керамическим выходным конденсатором 2,2 мкФ.
ADP7182 доступен в версиях с фиксированным выходным напряжением и регулируемой версией, которая позволяет изменять выходное напряжение от −1,22 В до −VIN + VDO с помощью внешнего делителя обратной связи.
Следующие фиксированные выходные напряжения доступны со склада: −5 В (3 мм × 3 мм LFCSP), −1,8 В, −2,5 В, −3 В, −5 В (TSOT), −1,2 В, −1,5 В, −2,5 В, −5 В (2 мм × 2 мм LFCSP). Дополнительные напряжения доступны по специальному заказу.
Выходной шум регулятора ADP7182 составляет 18 мкВ ср.кв. независимо от выходного напряжения. Логика включения способна взаимодействовать с положительными или отрицательными логическими уровнями для максимальной гибкости.

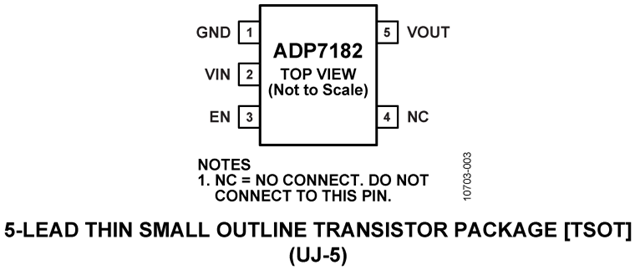

ADP7182 доступен в корпусах TSOT с 5 выводами и LFCSP с 6 и 8 выводами для малой и низкопрофильной площади.
Применения
Регулирование для чувствительных к шуму приложений
Цепи аналого-цифровых преобразователей (АЦП) и цифро-аналоговых преобразователей (ЦАП), прецизионные усилители
Связь и инфраструктура
Медицина и здравоохранение
Промышленность и контрольно-измерительные приборы
### Особенности и преимущества
Низкий уровень шума: 18 мкВ ср.кв.
Коэффициент подавления пульсаций источника питания (PSRR): 66 дБ на частоте 10 кГц при VOUT = −3 В
Положительная или отрицательная логика включения
Стабильная работа с малым керамическим выходным конденсатором 2,2 мкФ
Диапазон входного напряжения: от −2,7 В до −28 В
Максимальный выходной ток: −200 мА
Низкое падение напряжения: −185 мВ при нагрузке −200 мА
Начальная точность: ±1%
Точность по линии, нагрузке и температуре
+2% максимум / −3% минимум
Низкий ток покоя, IGND = −650 мкА при нагрузке −200 мА
Низкий ток отключения: −2 мкА
Регулируемое выходное напряжение от −1,22 В до −VIN + VDO
Защита от ограничения тока и тепловая защита
Корпуса LFCSP с 6 и 8 выводами и TSOT с 5 выводами
Поддерживается инструментом ADIsimPower
