ADUM3200 - ADI
Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.
Популярность
32 баллов
-
Часть №ADUM3200
-
ПроизводительADI
-
Чип воркер Часть №CW353134733
-
ОписаниеДвухканальный цифровой изолятор с повышенной надежностью ЭСР на системном уровне
-
даташитDatasheet
-
Отгрузка изМосква
-
Наличиев наличии
-
Ориентировочная ценаЦена по запросуUSD RUB
Способ оплаты и доставка
{{ estimate }}
ADUM3200 Купить
Количество товара ограничено и быстро меняется. Наша команда онлайн-продаж доступна 24/7 и готова оперативно откликнуться на ваши запросы и заказы.
Актуальная проверка наличия
Лучшие цены от официальных дистрибьюторов
Техническая поддержка инженеров
ADUM3200 Глобальный поставщик
| {{ supplierTable.supplier }} | {{ supplierTable.part }} | {{ supplierTable.availability }} | MOQ | {{ supplierTable.delivery_date }} | {{ supplierTable.buy }} | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
{{ skuList.vendorName }}
|
{{ noList.partNo }}
{{ strFormat(skuList.part_no) }}
{{ skuList.part_no }}
{{ skuList.mfrEn }}
|
{{ numFormat(skuList.stockQty) }}
{{ search_item }}
|
{{ skuList.moq }} - |
{{ceilNumber(skuList.minDeliveryDay,skuList.maxDeliveryDay)}} {{delivery_date}}
6 {{delivery_date}}
|
{{ formatQuantity(priceList.quantity) }}
{{currencySymbol}}{{ ToEffectiveNum(toDisplay(priceList.price, activeCurrency)) }}
{{viewMore}}
|
|
{{ skuList.vendorName }}
|
{{ skuList.part_no }}
{{ skuList.mfrEn }}
{{ noList.partNo }}
{{ noList.mfr }}
|
{{ numFormat(skuList.stockQty) }}
{{ search_item }}xx
{{ low_stock_text }}
|
1 |
{{weeks_text}}
|
{{ formatQuantity(priceList.quantity) }}
{{currencySymbol}}{{ ToEffectiveNum(toDisplay(priceList.price, activeCurrency)) }}
{{viewMore}}
|
{{price_on_request_text}} | {{currencySymbol}}{{UpToFourDecimals(toDisplay(priceCalc, activeCurrency),skuList.rate)}} |
|
|
{{viewMore}}
|
|||||||||||||||
|
{{viewMore}}
|
|||||||||||||||
|
DigiKey
|
{{noList.partNo}}
{{noList.mfr}}
|
{{ low_stock_text }}
|
1 | {{weeks_text}} | {{price_on_request_text}} | {{currencySymbol}}{{UpToFourDecimals(toDisplay(priceCalc, activeCurrency),1)}} |
|
||||||||
|
Arrow
|
{{noList.partNo}}
{{noList.mfr}}
|
{{ low_stock_text }}
|
1 | {{weeks_text}} | {{price_on_request_text}} | {{currencySymbol}}{{UpToFourDecimals(toDisplay(priceCalc, activeCurrency),0.96)}} |
|
||||||||
|
Mouser
|
{{noList.partNo}}
{{noList.mfr}}
|
{{ low_stock_text }}
|
1 | {{weeks_text}} | {{price_on_request_text}} | {{currencySymbol}}{{UpToFourDecimals(toDisplay(priceCalc, activeCurrency),0.92)}} |
|
||||||||
|
{{submitRFQ}}
|
|||||||||||||||
|
Chipworker
|
{{noList.partNo}}
{{noList.mfr}}
|
{{stockAvailability}}
{{ search_item }}
|
{{moq}} | 1 | 6 - 8 {{delivery_date}} | {{price_on_request_text}} | {{currencySymbol}}{{UpToFourDecimals(toDisplay(priceCalc, activeCurrency),1)}} |
|
|||||||
{{ apiText }}{{ apiTime }}(UTC+8)
Обновить данные
Способы оплаты
СБП
Банковский перевод
МИР
Чип воркер Квалификация
Более 11 лет опыта в закупках
1000+ клиентов в России
Сертифицированный поставщик (ISO)
Поддержка малого MOQ
*Фотографии нашего реального склада площадью 800 м²
ADUM3200 характеристики
Инженер-консультант >>| Атрибут | Значение атрибута |
|---|---|
| Часть № | ADUM3200 |
| Производитель | ADI |
| Чип воркер Часть № | CW353134733 |
| даташит | Datasheet |
| Развернуть все | |
| Жизненный Цикл Продукта | Active |
| RoHS Комплаенс | RoHS Compliant |
Просмотр аналоги замена
Аналоги товара
ADUM3200 Описание продукта
- Сведения о продукте

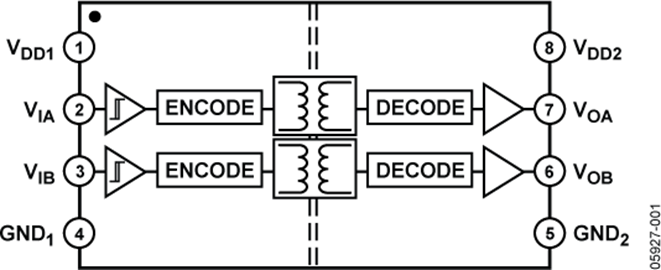

- ADuM3200 / ADuM3201 представляют собой двухканальные цифровые изоляторы на основе технологии iCoupler® компании Analog Devices, Inc. Сочетая высокоскоростную КМОП-технологию и монолитную трансформаторную технологию, эти компоненты изоляции обеспечивают выдающиеся эксплуатационные характеристики, превосходящие альтернативные решения, такие как оптопары.
- Благодаря отсутствию светодиодов и фотодиодов устройства iCoupler устраняют проблемы проектирования, обычно связанные с оптопарами. Типичные проблемы оптопар, касающиеся неопределенных коэффициентов передачи тока, нелинейных передаточных функций, а также влияния температуры и срока службы, устраняются благодаря простым цифровым интерфейсам iCoupler и стабильным эксплуатационным характеристикам. Необходимость во внешних драйверах и других дискретных компонентах отпадает при использовании этих продуктов iCoupler. Кроме того, устройства iCoupler потребляют от одной десятой до одной шестой мощности оптопар при сопоставимых скоростях передачи данных.
- Изоляторы ADuM3200 / ADuM3201 обеспечивают два независимых канала изоляции в различных конфигурациях каналов и с различными скоростями передачи данных (см. Руководство по заказу). Они работают от напряжений питания 3,3 В или 5 В на любой стороне, что обеспечивает совместимость с системами с более низким напряжением, а также позволяет выполнять функцию сдвига уровня напряжения через барьер изоляции. ADuM3200W и ADuM3201W представляют собой версии автомобильного класса, рассчитанные на работу при температуре 125°C.
- По сравнению с изоляторами ADuM1200 / ADuM1201, изоляторы ADuM3200 / ADuM3201 содержат различные изменения в схеме и топологии, обеспечивающие повышенную устойчивость к системным испытаниям по стандартам IEC 61000-4-x (ESD, выбросы и скачки напряжения). Фактическая устойчивость к этим испытаниям как для продуктов ADuM1200 / ADuM1201, так и для ADuM3200 / ADuM3201 в значительной степени определяется конструкцией и разводкой платы или модуля пользователя. Для получения дополнительной информации см. Примечание по применению AN-793, «Рекомендации по ESD и защелкиванию для продуктов изоляции iCoupler».
- Области применения
- Многоканальная изоляция с жесткими требованиями к габаритам
- Изоляция интерфейса SPI / преобразователя данных
- Изоляция трансиверов RS-232/RS-422/RS-485
- Изоляция цифровой полевой шины
- Гибридные электромобили, мониторинг аккумуляторной батареи
- ### Особенности и преимущества
- Повышенная устойчивость к электростатическим разрядам (ESD) на системном уровне в соответствии с
- IEC 61000-4-x
- Работа при высокой температуре: 125°C
- Узкий корпус, RoHS-совместимый, 8-выводной SOIC
- Низкое энергопотребление
- Работа от 5 В (см. техническое описание)
- Работа от 3,3 В (см. техническое описание)
- Двунаправленная связь
- Сдвиг уровней 3,3 В / 5 В
- Дополнительные возможности см. в техническом описании
- ADuM3200-EP поддерживает приложения оборонного и аэрокосмического назначения (стандарт AQEC)
- Загрузить техническое описание ADuM3200-EP (pdf)
- Военный температурный диапазон (от −55°C до +125°C)
- Контролируемая производственная базовая линия
- Расширенное уведомление об изменении продукции
- Квалификационные данные предоставляются по запросу
- Квалифицирован для применения в автомобильной промышленности
- Автомобильные версии квалифицированы в соответствии с AEC-Q100
- V62/14627 Номер чертежа DSCC
