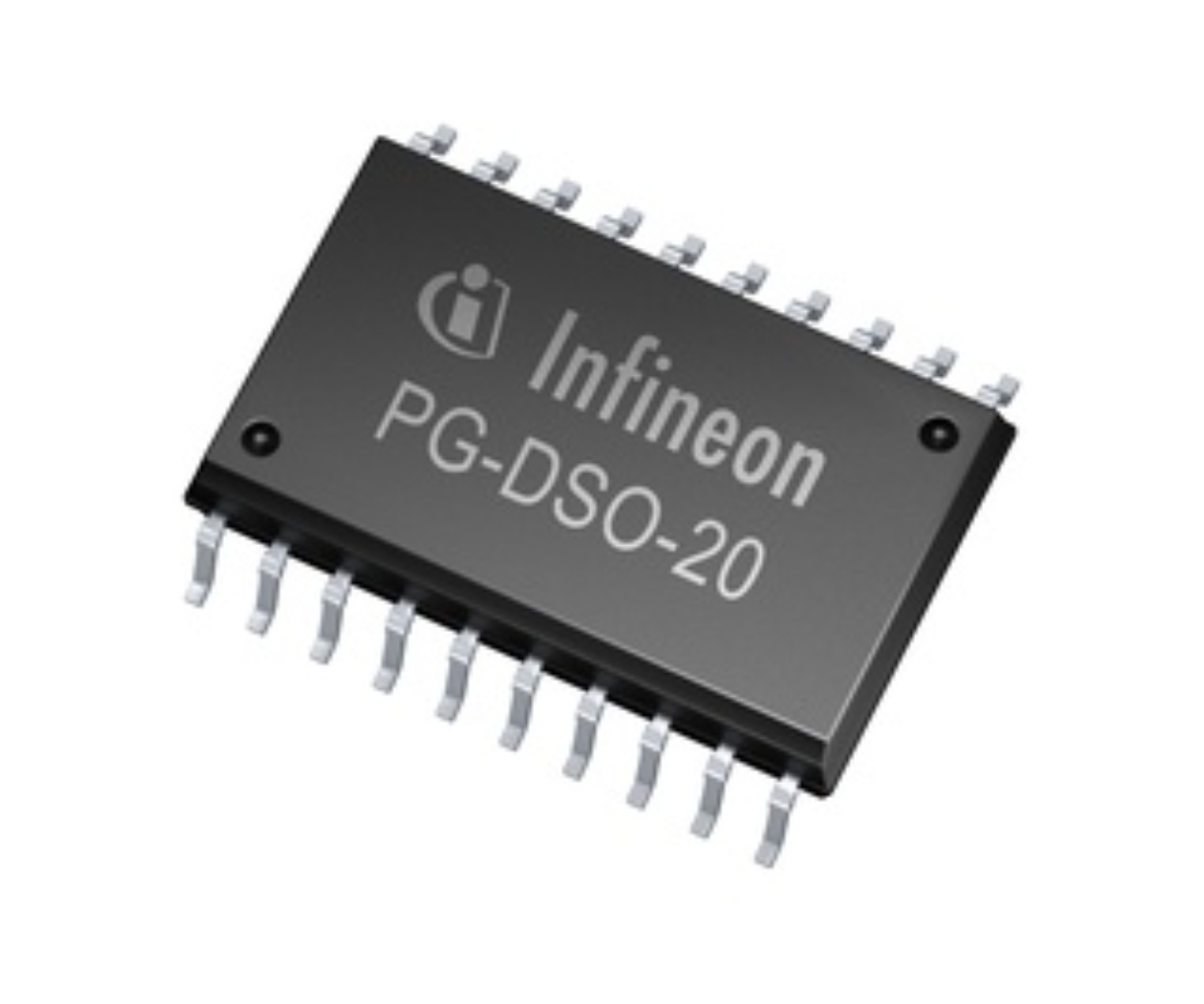

BTS724G - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

BTS724G
Производитель

Infineon
Чип воркер Часть №

CW1295858
Категория

Управление питанием
Упаковка

PG-DSO-20
Описание

Power Switch Hi Side 4Out 3A 0.07Ω Automotive 20Pin DSO T/R
даташит

Datasheet

BTS724G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

BTS724G Управление питанием характеристики

Атрибут	Значение атрибута

Часть №	BTS724G
Производитель	Infineon
Чип воркер Часть №	CW1295858
Категория	Управление питанием
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	PG-DSO-20
Напряжение Питания (DC)	5.00V (min)
Номинальная Мощность	3.6 W
Количество Выходных Интерфейсов	4 Output
Входное Напряжение (DC)	2.50 V
Выходной Ток	3 A
Ток Питания	2.4 mA
Количество Каналов	4 Channel
Количество Стежков	20 Position
Рассеяние Мощности	3.6 W
Выходной ток (мин)	3 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3600 mW
Напряжение питания	5.5V ~ 40V
Входное напряжение	2.5 V
	Развернуть все
Длина	15.9 mm
Ширина	11 mm
Высота	3.25 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

BTS724G Описание продукта

Smart High-Side Power Switch
Four Channels: 4 x 90mΩ
Status Feedback
General Description
• N channel vertical power MOSFET with charge pump, ground referenced CMOS compatible input and diagnostic feedback, monolithically integrated in Smart SIPMOS technology.
• Providing embedded protective functions
Applications
• µC compatible high-side power switch with diagnostic feedback for 12V and 24V grounded loads
• All types of resistive, inductive and capacitve loads
• Most suitable for loads with high inrush currents, so as lamps
• Replaces electromechanical relays, fuses and discrete circuits
Basic Functions
• Very low standby current
• CMOS compatible input
• Improved electromagnetic compatibility (EMC)
• Fast demagnetization of inductive loads
• Stable behaviour at undervoltage
• Wide operating voltage range
• Logic ground independent from load ground
Protection Functions
• Short circuit protection
• Overload protection
• Current limitation
• Thermal shutdown
• Overvoltage protection (including load dump) with external resistor
• Reverse battery protection with external resistor
• Loss of ground and loss of Vbb protection
• Electrostatic discharge protection (ESD)
Diagnostic Function
• Diagnostic feedback with open drain output
• Open load detection in OFF-state
• Feedback of thermal shutdown in ON-state
