FAN7390M1X - Fairchild

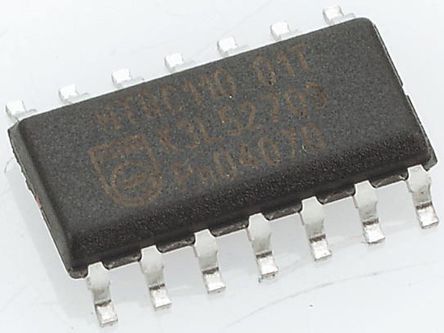

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

FAN7390M1X
Производитель

Fairchild
Чип воркер Часть №

CW87323528
Категория

Драйвер FET
Упаковка

SOP-14
Описание

MOSFET DRVR 600V 4.5A 2Out Hi/Lo Side Half Brdg Non-Inv 14Pin SOP-II T/R
даташит

Datasheet

FAN7390M1X Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

FAN7390M1X Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	FAN7390M1X
Производитель	Fairchild
Чип воркер Часть №	CW87323528
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOP-14
Напряжение Питания (DC)	10.0V (min)
Время Нарастания/Спада	25ns, 20ns
Количество Выходных Интерфейсов	2 Output
Выходной Ток	4.5 A
Ток Питания	0.64 mA
Рассеяние Мощности	1 W
Время Нарастания	25 ns
Выходной ток (Макс)	4.5 A
Время падения	20 ns
Время падения (Макс)	50 ns
Время падения (Макс)	50 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	10V ~ 22V
Напряжение питания (Макс)	22 V
Напряжение питания (мин)	10 V
	Развернуть все
Длина	8.76 mm
Ширина	4.2 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

FAN7390M1X Описание продукта

Description
The FAN7390 is a monolithic high- and low-side gatedrive IC, which can drive high speed MOSFETs and IGBTs that operate up to +600V. It has a buffered output stage with all NMOS transistors designed for high pulse current driving capability and minimum cross-conduction.
Fairchild’s high-voltage process and common-mode noise canceling techniques provide stable operation of the high-side driver under high dv/dt noise circumstances.
An advanced level shift circuit offers high-side gate driver operation up to VS=-9.8V (typical) for VBS=15V.
The UVLO circuit prevents malfunction when VDDand VBSare lower than the specified threshold voltage.
Features
Floating Channels for Bootstrap Operation to +600V
Typically 4.5A/4.5A Sourcing/Sinking Current Driving Capability
Common-Mode dv/dt Noise Canceling Circuit
Built-in Under-Voltage Lockout for Both Channels
Matched Propagation Delay for Both Channels
Logic (VSS) and Power (COM) Ground +/- 7V Offset
3.3V and 5V Input Logic Compatible
Output In-phase with Input
Applications
PDP Sustain Driver
HID Lamp Ballast
SMPS
Motor Driver
