INA240A3QDRQ1 - TI

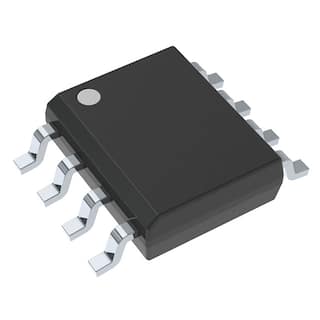

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

INA240A3QDRQ1
Производитель

TI
Чип воркер Часть №

CW8778175
Упаковка

SOIC
Описание

Automotive, High/Low Side, Bi-Directional Zerø-Drift Current Sense Amp w/ Enhanced PWM Rejection 8-SOIC -40℃ to 125℃

INA240A3QDRQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

INA240A3QDRQ1 характеристики

Атрибут	Значение атрибута

Часть №	INA240A3QDRQ1
Производитель	TI
Чип воркер Часть №	CW8778175
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC
Входной Ток Смещения	90μA @5V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Минимальный диапазон CMRR	120 dB
	Развернуть все
Жизненный Цикл Продукта	Pre-Release
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead

INA240A3QDRQ1 Описание продукта

Description
The INA240-Q1 device is an automotive-qualified, voltage-output, current-sense amplifier with enhanced PWM rejection that can sense drops across shunt resistors over a wide common-mode voltage range from –4 V to 80 V, independent of the supply voltage. The negative common-mode voltage allows the device to operate below ground, accommodating the flyback period of typical solenoid applications. Enhanced PWM rejection provides high levels of suppression for large common-mode transients (ΔV/Δt) in systems that use pulse width modulation (PWM) signals (such as motor drives and solenoid control systems). This feature allows for accurate current measurements without large transients and associated recovery ripple on the output voltage.
Features
• Qualified for Automotive Applications
• AEC-Q100 Qualified With the Following Results:
– Device Temperature Grade 1: –40°C to +125°C Ambient Operating Temperature Range
– Device Temperature Grade 0: –40°C to +150°C Ambient Operating Temperature Range
– Device HBM ESD Classification Level H2
– Device CDM ESD Classification Level C5
• Enhanced PWM Rejection
• Excellent CMRR:
– 132-dB DC CMRR
– 93-dB AC CMRR at 50 kHz
• Wide Common-Mode Range: –4 V to 80 V
• Accuracy:
– Gain Error: 0.20% (Maximum) With 2.5 ppm/°C (Maximum Drift)
– Offset Voltage: ±25 μV (Maximum) With 250 nV/°C (Maximum Drift)
• Available Gains:
– INA240A1-Q1: 20 V/V
– INA240A2-Q1: 50 V/V
– INA240A3-Q1: 100 V/V
– INA240A4-Q1: 200 V/V

Развернуть все
