L6230QTR - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L6230QTR
Производитель

ST Microelectronics
Чип воркер Часть №

CW1992100
Категория

Драйвер электродвигателя
Упаковка

VFQFPN-32
Описание

**3xHaBr 1,4A 52V VFQFPN32 SMD **
даташит

Datasheet

L6230QTR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L6230QTR Драйвер электродвигателя характеристики

Атрибут	Значение атрибута

Часть №	L6230QTR
Производитель	ST Microelectronics
Чип воркер Часть №	CW1992100
Категория	Драйвер электродвигателя
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	VFQFPN-32
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	52 V
Выходной Ток	1.4 A
Ток Питания	1.4 A
Количество Стежков	32 Position
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
	Развернуть все
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
Лицензия HK STC	NLR

L6230QTR Описание продукта

Description

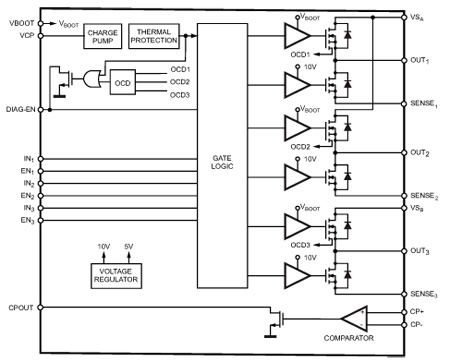

The L6230 is a DMOS fully integrated three phase motor driver with overcurrent protection, optimized for FOC application thanks to the independent current senses.
Features
■ Operating supply voltage from 8 to 52 V
■ 2.8 A output peak current (1.4 A RMS)
■ RDS(on)0.73 Ωtyp. value @ TJ= 25 °C
■ Integrated fast free wheeling diodes
■ Operating frequency up to 100 kHz
■ Non dissipative overcurrent detection and protection
■ Cross conduction protection
■ Diagnostic output
■ Uncommitted comparator
■ Thermal shutdown
■ Under voltage lockout
Application
■ BLDC motor driving
■ Sinusoidal / 6-steps driving
■ Field oriented control driving system

Развернуть все
