PC900V0NSZXF - Sharp

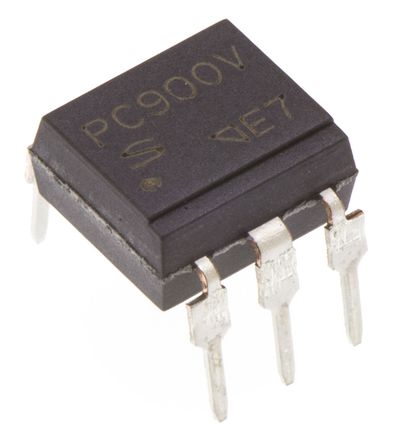

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PC900V0NSZXF
Производитель

Sharp
Чип воркер Часть №

CW54532240
Категория

Оптопара/ оптоизолятор
Упаковка

DIP-6
Описание

Optocoupler, Digital Output, 1Channel, 5kV, DIP, 6Pins
даташит

Datasheet

PC900V0NSZXF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

PC900V0NSZXF Оптопара/ оптоизолятор характеристики

Атрибут	Значение атрибута

Часть №	PC900V0NSZXF
Производитель	Sharp
Чип воркер Часть №	CW54532240
Категория	Оптопара/ оптоизолятор
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	DIP-6
Время Нарастания/Спада	100ns, 50ns
Входное Напряжение (DC)	1.10 V
Выходное Напряжение	16.0 V
Выходной Ток	50 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	6 Position
Напряжение в Прямом Направлении	1.1 V
Входной Ток	4 mA
Рассеяние Мощности	170 mW
Время Нарастания	0.1 µs
Напряжение Изоляции	5000 Vrms
Прямой ток	50 mA
Входной ток (мин)	50 mA
Обратное напряжение пробоя	6 V
Максимальное прямое напряжение (Макс)	1.4 V
Прямой ток (макс)	50 mA
Время падения	0.05 µs
Время падения (Макс)	0.5 µs
Время падения (Макс)	0.5 µs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	170 mW
Напряжение питания	3V ~ 15V
	Развернуть все
Длина	7.12 mm
Ширина	6.5 mm
Высота	3.5 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

PC900V0NSZXF Описание продукта

The PC900V0NSZXF is a 1-channel PC900V0NSZXF series Digital Output Normal OFF Operation DC Input Photocoupler contains an IRED optically coupled to an OPIC chip. Transistor of detector side in bipolar configuration may be damaged by static electricity due to its minute design. When handling these devices, general countermeasure against static electricity should be taken to avoid breakdown of devices or degradation of characteristics. In order to stabilize power supply line, we should certainly recommend to connect a by-pass capacitor of 0.01µF or more between VCC and GND near the device. The detector which is used in this device, has parasitic diode between each pins and GND. There are cases that miss operation or destruction possibly may be occurred if electric potential of any pin becomes below GND level even for instant. Therefore it shall be recommended to design the circuit that electric potential of any pin does not become below GND level.
Open-collector output
TTL and LSTTL compatible output
50mA Maximum collector current
Reflow, flow and hand soldering method
Solvent cleaning
Ultrasonic cleaning

Развернуть все
