STB14NM50N - ST Microelectronics

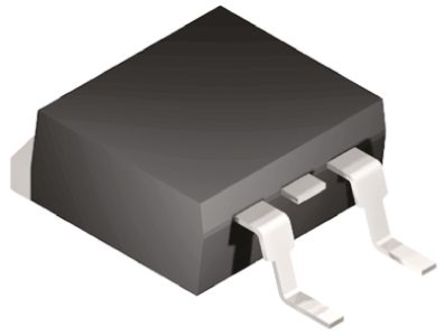

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STB14NM50N
Производитель

ST Microelectronics
Чип воркер Часть №

CW23253518
Категория

Труба MOS
Упаковка

TO-263-3
Описание

D2PAK N-CH 500V 12A
даташит

Datasheet

STB14NM50N Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STB14NM50N Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STB14NM50N
Производитель	ST Microelectronics
Чип воркер Часть №	CW23253518
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-3
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.28 Ω
Полярность	N-Channel
Рассеяние Мощности	90 W
Пороговое Напряжение	3 V
Входная Ёмкость	816 pF
Напряжение Сток-исток (Vds)	500 V
Пробивное Напряжение (Стока-исток)	500 V
Непрерывный Ток Стока (Ids)	12A
Время Нарастания	16 ns
Входная емкость (Ciss)	816pF @50V(Vds)
Максимальная входная мощность	90 W
Время падения	22 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	90W (Tc)
	Развернуть все
Длина	10.75 mm
Ширина	10.4 mm
Высота	4.6 mm
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

STB14NM50N Описание продукта

The STB14NM50N is a MDmesh™ II N-channel Power MOSFET developed using the second generation of MDmesh™ technology. The device associates a vertical structure with strip layout yield to lowest ON-resistance and gate charge. It is suitable for the most demanding high efficiency converters.
100% Avalanche tested
Low input capacitance and gate charge
Low gate input resistance
