TPD8S009DSMR - TI

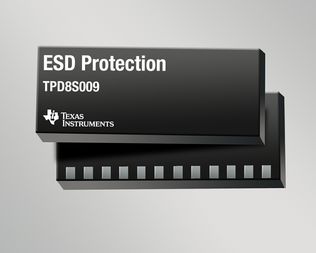

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPD8S009DSMR
Производитель

TI
Чип воркер Часть №

CW6588258
Категория

Телевизионные диоды
Упаковка

SMD-15
Описание

ESD Suppressor Diode Array Uni-Dir 5.5V 15Pin WSON T/R
даташит

Datasheet

TPD8S009DSMR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPD8S009DSMR Телевизионные диоды характеристики

Атрибут	Значение атрибута

Часть №	TPD8S009DSMR
Производитель	TI
Чип воркер Часть №	CW6588258
Категория	Телевизионные диоды
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	15 Pin
Корпус/Пакет	SMD-15
Напряжение Питания (DC)	-300 mV (min)
Рабочее Напряжение	5.5 V
Ёмкость	0.8 pF
Пробивное Напряжение	9 V
Количество Каналов	8 Channel
Количество Стежков	15 Position
Рассеяние Мощности	25 W
Зажимное напряжение	20 V
Испытательный ток	1 mA
Пиковая импульсная мощность	25 W
Минимальное напряжение пробоя	9 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
	Развернуть все
Длина	6.6 mm
Ширина	2.6 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15

TPD8S009DSMR Описание продукта

The TPD8S009DSMR is an 8-channel ESD Protection TVS Diode Array for HDMI/DisplayPort. It is rated to dissipate contact ESD strikes at the maximum level specified in the IEC 61000-4-2 international standard (level 4), with ±8kV contact discharge ESD protection. The low capacitance (0.8pF) of this device, coupled with the excellent matching between differential signal pairs enables this device to provide transient voltage suppression circuit protection for high-speed differential data rates (3dB bandwidth >4GHz).
IEC 61000-4-2 level 4 ESD protection ±8kV contact discharge
IEC 61000-4-5 Surge protection 2.5A (8/20µs)
10nA Low leakage current
Supports high-speed differential data rates (3dB bandwidth >4GHz)
-40 to 85°C Operating temperature range
