TPS54060DGQ - TI

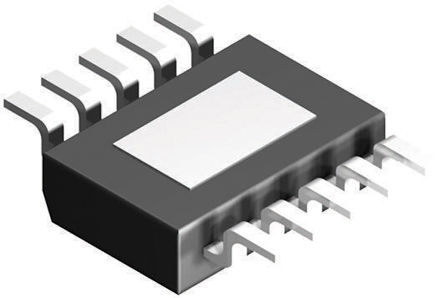

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54060DGQ
Производитель

TI
Чип воркер Часть №

CW9989204
Категория

Преобразователь DC/DC
Упаковка

PowerPad-MSOP-10
Описание

Step-Down Regulator 3.5V to 60V Input, 0.5A, 2.5MHz Step Down SWIFT Converter with Eco-Mode Conv DC-DC 3.5V to 60V Step Down Single-Out 0.8V to 58V 0.5A Automotive 10Pin HVSSOP EP Tube
даташит

Datasheet

TPS54060DGQ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54060DGQ Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54060DGQ
Производитель	TI
Чип воркер Часть №	CW9989204
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	PowerPad-MSOP-10
Частота	2.5 MHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 58V
Выходной Ток	500 mA
Количество Каналов	1 Channel
Количество Стежков	10 Position
Ток Покоя	116 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.5 MHz
Защита от Перегрева	Yes
Максимальное входное напряжение	60 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	58 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.5 V
Напряжение питания (мин)	3.5 V
Входное напряжение	3.5V ~ 60V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	1.02 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS54060DGQ Описание продукта

The TPS54060DGQ is a 60V 0.5A Step-down Converter with an integrated high side MOSFET and Eco-mode™. Current-mode control provides simple external compensation and flexible component selection. A low ripple pulse skip mode reduces the no load, regulated input supply current to 116µA. Using the enable pin, shutdown supply current is reduced to 1.3µA when the enable pin is low. Under-voltage lockout is internally set at 2.5V, but can be increased using the enable pin. The output voltage start-up ramp is controlled by the slow-start pin that can also be configured for sequencing/tracking. An open-drain power-good signal indicates the output is within 94 to 107% of its nominal voltage. A wide switching-frequency range allows efficiency and external component size optimization. Frequency foldback and thermal shutdown protect the part during an overload condition.
200mR High-side MOSFET
High efficiency at light loads with a pulse-skipping Eco-mode™
116µA Operating quiescent current
1.3µA Shutdown current
100kHz to 2.5MHz Switching frequency
Synchronizes to external clock
Adjustable slow start/sequencing
UV and OV power-good output
Adjustable UVLO voltage and hysteresis
0.8V Internal voltage reference
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
