TPS54260DGQ - TI

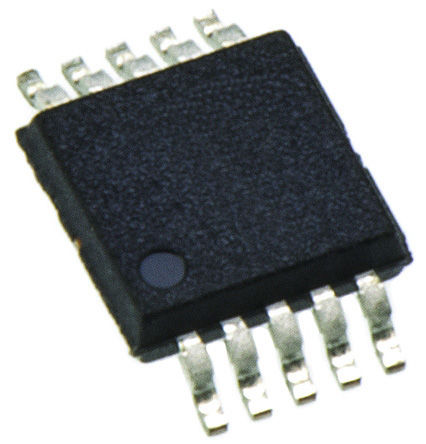

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54260DGQ
Производитель

TI
Чип воркер Часть №

CW14545650
Категория

Преобразователь DC/DC
Упаковка

PowerPad-MSOP-10
Описание

Step-Down Regulator 3.5V to 60V Input, 2.5A, 2.5MHz Step Down SWIFT Converter with Eco-Mode Conv DC-DC Single Step Down 3.5V to 60V 10Pin HVSSOP EP Tube
даташит

Datasheet

TPS54260DGQ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54260DGQ Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54260DGQ
Производитель	TI
Чип воркер Часть №	CW14545650
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	PowerPad-MSOP-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 58V
Выходной Ток	2.5 A
Количество Стежков	10 Position
Ток Покоя	138 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.5 MHz
Максимальное входное напряжение	60 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	15 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	2.5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.5 V
Входное напряжение	3.5V ~ 60V
	Развернуть все
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS54260DGQ Описание продукта

The TPS54260DGQ is a 60V/2.5A Step-down Regulator with an integrated high-side MOSFET. Current mode control provides simple external compensation and flexible component selection. A low-ripple, pulse skip mode reduces the no load, regulated output supply current to 138µA. Using the enable pin, shutdown supply current is reduced to 1.3µA, when the enable pin is low. Under-voltage lockout (UVLO) is internally set at 2.5V, but can be increased using the enable pin. The output voltage start-up ramp is controlled by the slow-start pin that can also be configured for sequencing and tracking. An open-drain Power Good signal indicates the output is within 94 to 107% of its nominal voltage. A wide switching frequency range allows efficiency and external component size to be optimized. Frequency foldback and thermal shutdown protects the part during an overload condition.
200mR High-side MOSFET
High efficiency at light loads with a pulse-skipping Eco-Mode™
138µA Operating quiescent current
1.3µA Shutdown current
100kHz to 2.5MHz Switching frequency
Synchronizes to external clock
Adjustable slow-start and sequencing
UV and OV Power Good output
Adjustable UVLO voltage and hysteresis
0.8V Internal voltage reference
Supported by WEBENCH™ software tool
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
