TPS62040DGQR - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS62040DGQR
Производитель

TI
Чип воркер Часть №

CW2760575
Категория

Преобразователь DC/DC
Упаковка

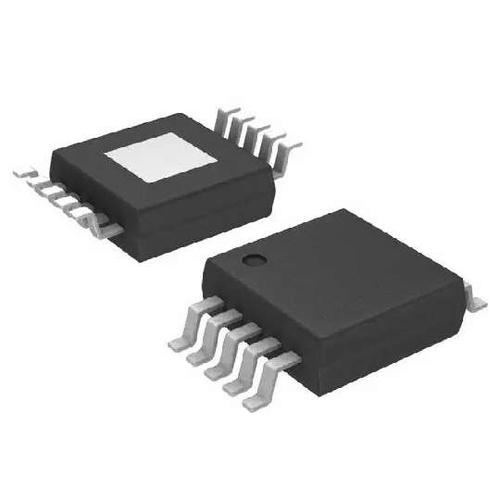

PowerPad-MSOP-10
Описание

Step-Down Regulator Adjustable, 1.2A, 95% Efficient Step-Down Converter, 18uA, MSOP-10 Conv DC-DC 2.5V to 6V Step Down Single-Out 0.7V to 6V 1.2A 10Pin HVSSOP EP T/R
даташит

Datasheet

TPS62040DGQR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS62040DGQR Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS62040DGQR
Производитель	TI
Чип воркер Часть №	CW2760575
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	PowerPad-MSOP-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.7V ~ 6V
Выходной Ток	1.2 A
Количество Стежков	10 Position
Ток Покоя	18.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.25 MHz
Топология	Buck
Ток Переключения	1.85 A
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (Макс)	6 V
Выходное напряжение (мин)	700 mV
Выходной ток (Макс)	1.2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5 V
Входное напряжение	2.5V ~ 6V
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR

TPS62040DGQR Описание продукта

DESCRIPTION
The TPS6204x family of devices are high efficiency synchronous step-down dc-dc converters optimized for battery powered portable applications. The devices are ideal for portable applications powered by a single Li-Ion battery cell or by 3-cell NiMH/NiCd batteries. With an output voltage range from 6.0 V down to 0.7 V, the devices support low voltage DSPs and processors in PDAs, pocket PCs, as well as notebooks and subnotebook computers. The TPS6204x operates at a fixed switching frequency of 1.25 MHz and enters the power save mode operation at light load currents to maintain high efficiency over the entire load current range. For low noise applications, the devices can be forced into fixed frequency PWM mode by pulling the MODE pin high. The TPS6204x supports up to 1.2-A load current.
FEATURES
Up to 95% Conversion Efficiency
Typical Quiescent Current: 18 µA
Load Current: 1.2 A
Operating Input Voltage Range: 2.5 V to 6.0 V
Switching Frequency: 1.25 MHz
Adjustable and Fixed Output Voltage
Power Save Mode Operation at Light load Currents
100% Duty Cycle for Lowest Dropout
Internal Softstart
Dynamic Output Voltage Positioning
Thermal Shutdown
Short-Circuit Protection
10 Pin MSOP PowerPad Package
10 Pin QFN 3 X 3 mm Package
APPLICATIONS
PDA, Pocket PC and Smart Phones
USB Powered Modems
CPUs and DSPs
PC Cards and Notebooks
xDSL Applications
Standard 5-V to 3.3-V Conversion
