UC3843D8 - TI

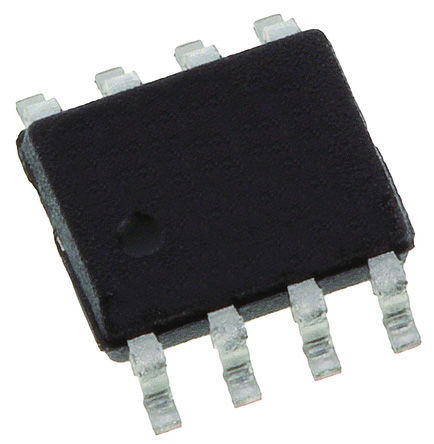

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UC3843D8
Производитель

TI
Чип воркер Часть №

CW32250936
Категория

Чип стабилизации напряжения
Упаковка

SOIC-8
Описание

Current Mode PWM Controller 200mA 500kHz 8Pin SOIC Tube
даташит

Datasheet

UC3843D8 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UC3843D8 Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	UC3843D8
Производитель	TI
Чип воркер Часть №	CW32250936
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	450 kHz
Напряжение Питания (DC)	25.0V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	25.0V ~ 5.0V
Выходное Напряжение	5 V
Выходной Ток	1 A
Ток Питания	25 mA
Количество Стежков	8 Position
Входной Ток	11.0 mA
Рассеяние Мощности	650 mW
Ток Покоя	11.0 mA
Количество Регулируемых Выходов	1 Output
Время Нарастания	50 ns
Частота Переключения	500 kHz
Топология	Buck, Boost, Flyback, Forward
Рабочий цикл	100 %
Максимальный рабочий цикл	100 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	7.6V ~ 30V
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	12 V
Входное напряжение	15 V
	Развернуть все
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

UC3843D8 Описание продукта

The UC3843D8 is a current-mode Pulse Width Modulation (PWM) Controller provides the necessary features to implement off-line or DC to DC fixed frequency current-mode control schemes with a minimal external parts count. Internally implemented circuits include under-voltage lockout featuring start up current less than 1mA, a precision reference trimmed for accuracy at the error amp input, logic to insure latched operation, a PWM comparator which also provides current limit control and a totem pole output stage designed to source or sink high peak current. The output stage, suitable for driving N-channel MOSFETs, is low in the off state. Differences between members of this family are the under-voltage lockout thresholds and maximum duty cycle ranges. It is ideally suited to off-line applications.
Low start-up current
Automatic feed forward compensation
Pulse-by-pulse current limiting
Enhanced load response characteristics
Under-voltage lockout with hysteresis
Double pulse suppression
High current totem pole output
Internally trimmed bandgap reference
Low RO Error amplifier
Green product and no Sb/Br
