UCC27524DSDT - TI

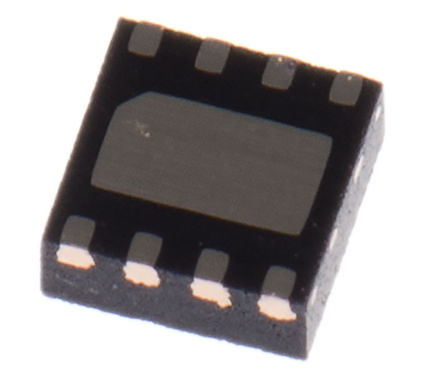

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UCC27524DSDT
Производитель

TI
Чип воркер Часть №

CW36830893
Категория

Драйвер FET
Упаковка

WDFN-8
Описание

MOSFET DRVR 5A 2Out Lo Side Non-Inv 8Pin WSON EP T/R
даташит

Datasheet

UCC27524DSDT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UCC27524DSDT Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	UCC27524DSDT
Производитель	TI
Чип воркер Часть №	CW36830893
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	WDFN-8
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	7ns, 6ns
Количество Выходных Интерфейсов	2 Output
Количество Стежков	8 Position
Время Нарастания	18 ns
Время падения	10 ns
Время падения (Макс)	10 ns
Время падения (Макс)	18 ns
Рабочая температура (Макс)	140 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.72 mm
Рабочая Температура	-40℃ ~ 140℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

UCC27524DSDT Описание продукта

The UCC27524DSDT is a dual-channel high-speed low-side Gate-driver Device capable of effectively driving MOSFET and IGBT power switches. Using a design that inherently minimizes shoot-through current, UCC2752x can deliver high-peak current pulses of up to 5A source and 5A sink into capacitive loads along with rail-to-rail drive capability and extremely small propagation delay (typically 13ns). In addition, the driver features matched internal propagation delays between the two channels. This delay is very well suited for applications requiring dual-gate drives with critical timing, such as synchronous rectifiers. This also enables connecting two channels in parallel to effectively increase current-drive capability or driving two switches in parallel with one input signal. The input pin thresholds are based on TTL and CMOS compatible low-voltage logic, which is fixed and independent of the VDD supply voltage.
Industry-standard pin-out
Two independent gate-drive channels
Independent-enable function for each output
TTL and CMOS compatible logic threshold independent of supply voltage
Hysteretic-logic thresholds for high noise immunity
Inputs and enable pin-voltage levels not restricted by VDD pin bias supply voltage
Outputs held low during VDD-UVLO (ensures glitch-free operation at power up and power-down)
Two outputs are in parallel for higher drive current
1ns Typical delay matching between two channels
Green product and no Sb/Br
