74LVXC3245MTCX - Fairchild

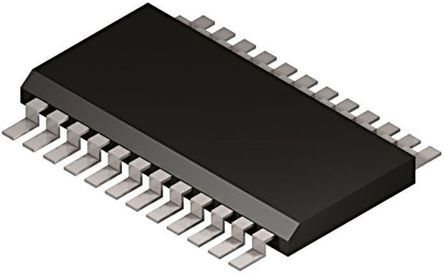

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

74LVXC3245MTCX
Производитель

Fairchild
Чип воркер Часть №

CW52430700
Категория

Логический контроллер
Упаковка

TSSOP-24
Описание

FAIRCHILD SEMICONDUCTOR 74LVXC3245MTCX Transceiver, 74LVX245, 2.7V to 3.6V, TSSOP-24
даташит

Datasheet

74LVXC3245MTCX Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

74LVXC3245MTCX Логический контроллер характеристики

Атрибут	Значение атрибута

Часть №	74LVXC3245MTCX
Производитель	Fairchild
Чип воркер Часть №	CW52430700
Категория	Логический контроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	5.50 V, 5.50 V (max)
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	24 Position
Количество Битов	8 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	8 Channel
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
	Развернуть все
Длина	7.8 mm
Ширина	4.4 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

74LVXC3245MTCX Описание продукта

The 74LVXC3245MTCX is a 8-bit dual-supply configurable voltage Interface Transceiver with 3-state outputs. It is suitable for PCMCIA and other real time configurable I/O applications. The VCCA pin accepts a 3V supply level. The A port is a dedicated 3V port. The VCCB pin accepts a 3 to 5V supply level. The B port is configured to track the VCCB supply level respectively. A 5V level on the VCC pin will configure the I/O pins at a 5V level and a 3V VCC will configure the I/O pins at a 3V level. The A port should interface with a 3V host system and the B Port to the card slots. This device will allow the VCCB voltage source pin and I/O pins on the B port to float when OE# is HIGH. This feature is necessary to buffer data to and from a PCMCIA socket that permits PCMCIA cards to be inserted and removed during normal operation.
Control inputs compatible with TTL level
Outputs source/sink up to 24mA
Guaranteed simultaneous switching noise level and dynamic threshold performance
Implements proprietary EMI reduction circuitry
Flexible VCCB operating range
Allows B port and VCCB to float simultaneously when OE# is HIGH
Functionally compatible with the 74 series 245

Развернуть все
