AD7841BSZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7841BSZ
Производитель

ADI
Чип воркер Часть №

CW639353
Категория

Преобразователь DA
Упаковка

QFP-44
Описание

ANALOG DEVICES AD7841BSZ Digital to Analog Converter, 14Bit, 32KSPS, Parallel, 4.75V to 5.25V, ± 13.5V to ± 16.5V, QFP
даташит

Datasheet

AD7841BSZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7841BSZ Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD7841BSZ
Производитель	ADI
Чип воркер Часть №	CW639353
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	QFP-44
Количество Выходных Интерфейсов	8 Output
Ток Питания	10 mA
Количество Каналов	8 Channel
Количество Стежков	44 Position
Количество Битов	14 Bit
Рассеяние Мощности	303 mW
Частота Выборки	32 ksps
Разрешение (биты)	14.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	303 mW
Количество ЦАПов	8 DAC
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	13.5 V
	Развернуть все
Длина	10 mm
Ширина	10 mm
Высота	2 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2017/07/07
ECCN кодекс	EAR99

AD7841BSZ Описание продукта

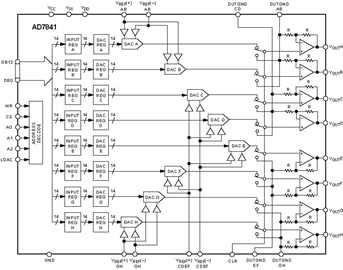

The AD7841BSZ is an octal 14-bit parallel input voltage-output Digital-to-analog Converter (DAC) with output voltages with a full-scale range of ±10V from reference voltages of ±5V. It accepts 14-bit parallel loaded data from the external bus into one of the input registers under the control of the WR, CS and DAC channel address pins A0-A2. The DAC outputs are updated on reception of new data into the DAC registers. All the outputs may be updated simultaneously by taking the LDAC input low. The DAC output is buffered with a gain-of-two amplifier into which an external DAC offset voltage can be inserted via the DUTGNDx pins.
Voltage outputs
Offset adjust
Clear function to user-defined voltage
