AD9866BCPZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD9866BCPZ
Производитель

ADI
Чип воркер Часть №

CW3163600
Категория

Преобразователь AD
Упаковка

LFCSP-64
Описание

ANALOG DEVICES AD9866BCPZ Special Function IC, Broadband Modem, Mixed Signal Front End, 3.135V to 3.465V, LFCSP-64
даташит

Datasheet

AD9866BCPZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD9866BCPZ Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	AD9866BCPZ
Производитель	ADI
Чип воркер Часть №	CW3163600
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	LFCSP-64
Напряжение Питания (DC)	3.13V (min)
Ток Питания	406 mA
Количество Каналов	1 Channel
Количество Стежков	64 Position
Рассеяние Мощности	1.66 W
Разрешение (биты)	12.0 Bit
Входная Ёмкость	5.00 pF
Входной Импеданс	400 Ω
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1.66 W
Напряжение питания (Макс)	3.465 V
Напряжение питания (мин)	3.135 V
	Развернуть все
Длина	9 mm
Ширина	9 mm
Высота	0.83 mm
Толщина	860 µm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	5A991.g

AD9866BCPZ Описание продукта

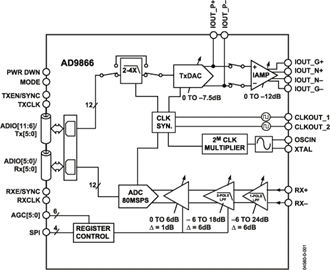

The AD9866BCPZ is a Mixed-signal Front End (MxFE) IC for transceiver applications requiring Tx and Rx path functionality with data rates up to 80MSPS. Its flexible digital interface, power saving modes and high Tx-to-Rx isolation make it well-suited for half- and full-duplex applications. The digital interface is extremely flexible allowing simple interfaces to digital back ends that support half- or full-duplex data transfers, thus often allowing the AD9866 to replace discrete ADC and DAC solutions. An on-chip PLL clock multiplier and synthesizer provide all the required internal clocks, as well as two external clocks from a single crystal or clock source. The transmit path signal bandwidth can be as high as 34MHz at an input data rate of 80MSPS. The TxDAC provides differential current outputs that can be steered directly to an external load or to an internal low distortion current amplifier.
3.3V CMOS MxFE for broadband modems
12-bit DAC
2x/4x Interpolation filter
200MSPS DAC update rate
Integrated 23dBm line driver with 19.5dB gain control
12-bit, 80MSPS ADC
-12dB to +48dB Low noise RxPGA (<2.5 nV/√Hz)
Third order, programmable low-pass filter
Flexible digital data path interface
Half- and full-duplex operation
Backward-compatible with AD9975 and AD9876
Various power-down/reduction modes
Internal clock multiplier (PLL)
2 Auxiliary programmable clock outputs

Развернуть все
