ADS131E06IPAG - TI

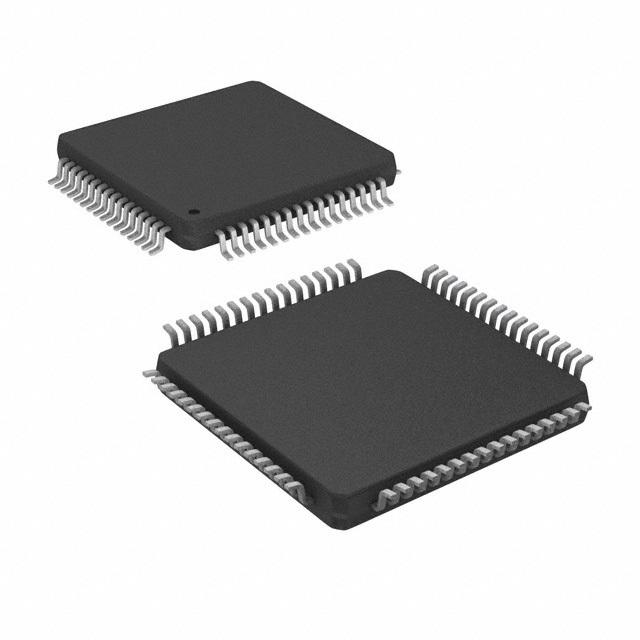

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADS131E06IPAG
Производитель

TI
Чип воркер Часть №

CW45817641
Категория

Преобразователь AD
Упаковка

TQFP-64
Описание

Hex ADC Delta-Sigma 64KSPS 24Bit Serial 64Pin TQFP Tube
даташит

Datasheet

ADS131E06IPAG Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADS131E06IPAG Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	ADS131E06IPAG
Производитель	TI
Чип воркер Часть №	CW45817641
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	TQFP-64
Напряжение Питания (DC)	18.0V (min)
Номинальная Мощность	13.5 mW
Количество Каналов	6 Channel
Количество Стежков	64 Position
Количество Битов	16, 24 Bit
Рассеяние Мощности	12.7 mW
Потребляемая Мощность	6.00 mW
Количество АЦП	6 ADC
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	13.5 mW
Количество входных каналов	8 Channel
Напряжение питания (Макс)	29 V
Напряжение питания (мин)	18 V
	Развернуть все
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

ADS131E06IPAG Описание продукта

The ADS131E06IPAG is a multichannel Analog-to-Digital Converter (ADC) with simultaneous sampling, 24-bit, delta-sigma (ΔΣ), a built-in programmable gain amplifier (PGA), internal reference and an onboard oscillator. The device inputs can be independently and directly interfaced with a resistor-divider network or a transformer to measure voltage. The inputs can also be interfaced to a current transformer or Rogowski coil to measure current. With high integration levels and exceptional performance, the device enables the creation of scalable industrial power systems at significantly reduced power. The device has a flexible input multiplexer per channel that can be independently connected to the internally-generated signals for test, temperature and fault detection. Fault detection can be implemented internal to the device, using the integrated comparators with digital-to-analog converter (DAC)-controlled trigger levels. The device can operate at data rates as high as 64kSPS.
Eight differential current and voltage inputs
Exceeds class 0.1 performance
118dB at 1 kSPS Dynamic range
-110dB Crosstalk
-90dB at 50Hz and 60Hz THD
Low power 2mW per channel
Fault detection and device testing capability
SPI™ data interface and four GPIOs
