AMP02FSZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AMP02FSZ
Производитель

ADI
Чип воркер Часть №

CW378640
Категория

Усилитель прибора
Упаковка

SOIC-16
Описание

ANALOG DEVICES AMP02FSZ Instrument Amplifier, 1, 40V, 6V/ s, 1.2MHz, 4.5V to 18V, SOIC
даташит

Datasheet

AMP02FSZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AMP02FSZ Усилитель прибора характеристики

Атрибут	Значение атрибута

Часть №	AMP02FSZ
Производитель	ADI
Чип воркер Часть №	CW378640
Категория	Усилитель прибора
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Ток Питания	5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Коэффициент Ослабления Синфазного Сигнала	115 dB
Ширина Ленты	1.2 MHz
Скорость Нарастания	6.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.2 MHz
Входное Напряжение Смещения	40 µV
Входной Ток Смещения	4 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1.2 MHz
Минимальный диапазон CMRR	75 dB
Напряжение питания (Макс)	30V ~ 50V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

AMP02FSZ Описание продукта

Product Details
The AMP-02 is the first precision instrumentation amplifier available in an 8-pin package. Gain of the AMP-02 is set by a single external resistor, and can range from 1 to 10,000. No gain set resistor is required for unity gain. The AMP-02 includes an input protection network that allows the inputs to be taken 60V beyond either supply rail without damaging the device.
Laser trimming reduces the input offset voltage to under 100 µV. Output offset voltage is below 4 mV and gain accuracy is better than 0.5% for gain of 1000. PMI"s proprietary thin-film resistor process keeps the gain temperature coefficient under 50 ppm/°C.
Due to the AMP-02"s design, its bandwidth remains very high over a wide range of gain. Slew rate is over 4V/µS making the AMP-02 ideal for fast data acquisition systems.

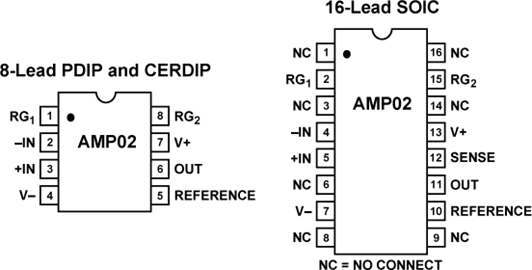

A reference pin is provided to allow the output to be referenced to an external DC level. This pin may be used for offset correction or level shifting as required. In the 8-pin package, sense is internally connected to the output.
For an instrumentation amplifier with the highest precision, consult the AMP-01 data sheet.
### Features and Benefits
Low Offset Voltage: 100 µV max
Low Drift: 2 µV/°C max
Wide Gain Range: 1 to 10,000
High Common-Mode Rejection: 115 dB min
High Bandwidth (G = 1000): 200 kHz typ
Gain Equation Accuracy: 0.5% max
Single Resistor Gain Set
Input Overvoltage Protection
Low Cost
Available in Die Form
