B82464G4222M - Epcos

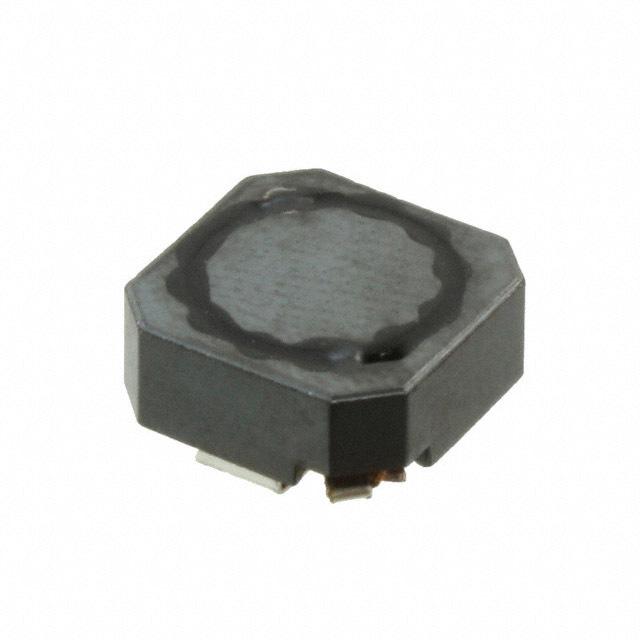

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

B82464G4222M
Производитель

Epcos
Чип воркер Часть №

CW133632017
Категория

Поверхностное крепление индуктора
Упаковка

10.4mm x 10.4mm x 4.8mm
Описание

Inductor Power Shielded Wirewound 2.2uH 20% 100kHz Ferrite 6.5A 10mOhm DCR Automotive T/R
даташит

Datasheet

B82464G4222M Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

B82464G4222M Поверхностное крепление индуктора характеристики

Атрибут	Значение атрибута

Часть №	B82464G4222M
Производитель	Epcos
Чип воркер Часть №	CW133632017
Категория	Поверхностное крепление индуктора
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	10.4mm x 10.4mm x 4.8mm
Номинальный Ток	6.5 A
Индуктивность	2.2 µH
Частотой Собственного Резонанса	72 MHz
Сопротивление	10.0 mΩ
Резонансная Частота	72.0 MHz
Экранирование	Yes
Допустимое Отклонение Индуктивности	±20 %
Частота испытаний	100 KHz
Сопротивление постоянному току (DCR)	≤10.00 mΩ
Рабочая температура (Макс)	150 ℃
Сопротивление (DC Макс)	0.01 Ω
	Развернуть все
Длина	10.4 mm
Ширина	10.4 mm
Высота	4.8 mm
Рабочая Температура	-55℃ ~ 150℃
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

B82464G4222M Описание продукта

The B82464G4222M is a surface mount shielded Power Inductor with ferrite core. This B82464G series magnetically shielded inductor features enamel copper wire and winding welded to terminals. This inductor"s terminals are made of CuFe2P base Ag/Sn layer and electro-plated terminals. Supports 0.1MHz frequency and ±20% of inductance tolerance. It is suitable for reflow soldering.
High rated current
Low DC resistance
Qualified to AEC-Q200 standard
