FCP11N60F - Fairchild

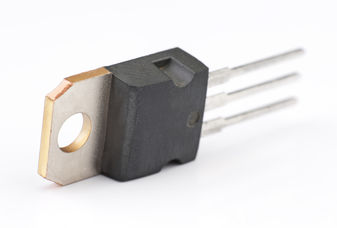

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.
-
Часть №FCP11N60F
-
ПроизводительFairchild
-
Чип воркер Часть №CW74890136
-
КатегорияТруба MOS
-
УпаковкаTO-220-3
-
ОписаниеFAIRCHILD SEMICONDUCTOR FCP11N60F Power MOSFET, N Channel, 11A, 650V, 380mohm, 10V, 5V
-
даташитDatasheet
Способ оплаты и доставка
{{ estimate }}
FCP11N60F Глобальный поставщик
| {{ supplierTable.supplier }} | {{ supplierTable.part }} | {{ supplierTable.availability }} | MOQ | {{ supplierTable.delivery_date }} | {{ supplierTable.buy }} | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
{{ skuList.vendorName }}
|
{{ noList.partNo }}
{{ strFormat(skuList.part_no) }}
{{ skuList.part_no }}
{{ skuList.mfrEn }}
|
{{ numFormat(skuList.stockQty) }}
{{ search_item }}
|
{{ skuList.moq }} - |
{{ceilNumber(skuList.minDeliveryDay,skuList.maxDeliveryDay)}} {{delivery_date}}
6 {{delivery_date}}
|
{{ formatQuantity(priceList.quantity) }}
{{ ToEffectiveNum(priceList.price) }}
{{viewMore}}
|
|
{{ skuList.vendorName }}
|
{{ skuList.part_no }}
{{ skuList.mfrEn }}
{{ noList.partNo }}
{{ noList.mfr }}
|
{{ numFormat(skuList.stockQty) }}
{{ search_item }}
|
- |
{{outStock}}
|
{{ formatQuantity(priceList.quantity) }}
{{ ToEffectiveNum(priceList.price) }}
{{viewMore}}
|
- | ${{UpToFourDecimals(priceCalc,skuList.rate)}} |
|
|
{{viewMore}}
|
|||||||||||||||
|
{{viewMore}}
|
|||||||||||||||
|
DigiKey
|
{{noList.partNo}}
{{noList.mfr}}
|
0
{{ search_item }}
|
- | {{outStock}} | - | ${{UpToFourDecimals(priceCalc,1)}} |
|
||||||||
|
Arrow
|
{{noList.partNo}}
{{noList.mfr}}
|
0
{{ search_item }}
|
- | {{outStock}} | - | ${{UpToFourDecimals(priceCalc,0.96)}} |
|
||||||||
|
Mouser
|
{{noList.partNo}}
{{noList.mfr}}
|
0
{{ search_item }}
|
- | {{outStock}} | - | ${{UpToFourDecimals(priceCalc,0.92)}} |
|
||||||||
|
{{submitRFQ}}
|
|||||||||||||||
{{ apiText }}{{ apiTime }}(UTC+8)
FCP11N60F Труба MOS характеристики
| Атрибут | Значение атрибута |
|---|---|
| Часть № | FCP11N60F |
| Производитель | Fairchild |
| Чип воркер Часть № | CW74890136 |
| Категория | Труба MOS |
| даташит | Datasheet |
| Стиль Монтажа | Through Hole |
| Количество Выводов | 3 Pin |
| Корпус/Пакет | TO-220-3 |
| Напряжение Питания (DC) | 30.0V (max) |
| Номинальное Напряжение (DC) | 600 V |
| Номинальный Ток | 11.0 A |
| Количество Выходных Интерфейсов | 1 Output |
| Сопротивление Сток-исток (Открытого Канала) | 0.38 Ω |
| Полярность | N-Channel |
| Рассеяние Мощности | 125 W |
| Ток Покоя | 100 µA |
| Пороговое Напряжение | 5 V |
| Напряжение Сток-исток (Vds) | 600 V |
| Пробивное Напряжение (Стока-исток) | 600 V |
| Пробивное Напряжение (Затвор-Исток) | ±30.0 V |
| Непрерывный Ток Стока (Ids) | 11.0 A |
| Время Нарастания | 98 ns |
| Входная емкость (Ciss) | 1490pF @25V(Vds) |
| Максимальная входная мощность | 125 W |
| Время падения | 56 ns |
| Рабочая температура (Макс) | 150 ℃ |
| Рабочая температура (мин) | -55 ℃ |
| Рассеиваемая Мощность (Макс) | 125W (Tc) |
| Развернуть все | |
| Длина | 10.1 mm |
| Ширина | 4.7 mm |
| Высота | 9.4 mm |
| Рабочая Температура | -55℃ ~ 150℃ (TJ) |
| Жизненный Цикл Продукта | Active |
| Упаковка | Rail, Tube |
| RoHS Комплаенс | RoHS Compliant |
| Бессвинцовая Статус | Lead Free |
| REACH SVHC Комплаенс | No SVHC |
| REACH SVHC Compliance Edition | 2015/06/15 |
| ECCN кодекс | EAR99 |
FCP11N60F Описание продукта
- Description
- SuperFET™ is, Farichild’s proprietary, new generation of high voltage MOSFET family that is utilizing an advanced charge balance mechanism for outstanding low on-resistance and lower gate charge performance. This advanced technology has been tailored to minimize conduction loss, provide superior switching performance, and withstand extreme dv/dt rate and higher avalanche energy. Consequently, SuperFET is very suitable for various AC/DC power conversion in switching mode operation for system miniaturization and higher efficiency.
- Features
- • 650V @TJ= 150°C
- •Typ. RDS(on)= 0.32Ω
- • Fast Recovery Type ( trr= 120ns)
- • Ultra Low Gate Charge (typ. Qg = 40nC)
- • Low Effective Output Capacitance (typ. Coss eff.=95pF)
- • 100% avalanche tested
