HCF4541BEY - ST Microelectronics

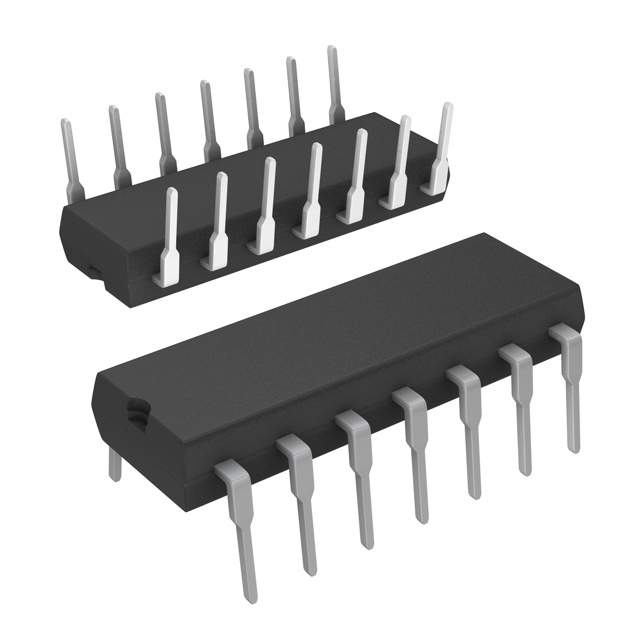

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

HCF4541BEY
Производитель

ST Microelectronics
Чип воркер Часть №

CW83603400
Категория

Таймер
Упаковка

DIP-14
Описание

4000 Series 3 to 20V Programmable Timer Through Hole - DIP-14
даташит

Datasheet

HCF4541BEY Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

HCF4541BEY Таймер характеристики

Атрибут	Значение атрибута

Часть №	HCF4541BEY
Производитель	ST Microelectronics
Чип воркер Часть №	CW83603400
Категория	Таймер
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Частота	100 kHz
Напряжение Питания (DC)	3.00V (min)
Количество Цепей	1 Circuit
Рассеяние Мощности	200 mW
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	200 mW
Напряжение питания	3V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	20 mm
Ширина	7.1 mm
Высота	4.59 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead

HCF4541BEY Описание продукта

DESCRIPTION
The HCC/HCF4541B Programmable Timer is composed of a 16-stage binary counter, an oscillator controlled by2 external resistorsand a capacitor, an output control logic and an automatic power-on reset circuit. The counter varies on positive-edge clock transation and it can be cleared by the MASTER RESET input. The output from this timer is the Q or Q output from the 8th, 13th, or 16th counter stage. The choice of the stage depends on the time select inputs A or B (see frequency selection table).
■ 16 STAGE BINARI COUNTER
■ LOW SYMMETRICAL OUTPUT RESISTANCE, TYPICALLY 100 OHM AT VDD = 15V
■ OSCILLATOR FREQUENCY RANGE : DC TO 100kHz
■ AUTO OR MASTER RESET DISABLES OSCILLATOR DURING RESET TO REDUCE POWER DISSIPATION
■ OPERATES WITH VERY SLOW CLOCK RISE AND FALL TIMES
■ BUILT-IN LOW-POWER RC OSCILLATOR
■ EXTERNAL CLOCK (applied to pin 3) CAN BE USED INSTEAD OF OSCILLATOR
■ OPERATES AS 2N FREQUENCY DIVIDER OR AS A SINGLE-TRANSITION TIMER
■ Q/Q SELECT PROVIDES OUTPUT LOGIC LEVEL FLEXIBILITY CAPABLE OF DRIVING SIX LOW POWER TTL LOADS, THREE LOW-POWER SCHOTTKY LOADS, PR SIX HTL LOADS OVER THE RATED TEMPERATURE RANGE
■ SYMMETRICAL OUTPUT CHARACTERISTICS
■ 100% TESTED FOR QUIESCENT CURRENT AT 20V
■ 5-10-15V PARAMETRIC RATINGS
■ MEETS ALL REQUIREMENTS OF JEDECTEN TATIVE STANDARD N 13A, ”STANDARD SPE CIFICATIONS FOR DESCRIPTION OF ’ B ’ SERIES CMOS DEVICES”
