HMC7043LP7FE - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

HMC7043LP7FE
Производитель

ADI
Чип воркер Часть №

CW2449503
Категория

Логический контроллер
Упаковка

LFCSP-48
Описание

Clock Fanout Buffer 14Out 1IN 1:14 48Pin LFCSP EP T/R
даташит

Datasheet

HMC7043LP7FE Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

HMC7043LP7FE Логический контроллер характеристики

Атрибут	Значение атрибута

Часть №	HMC7043LP7FE
Производитель	ADI
Чип воркер Часть №	CW2449503
Категория	Логический контроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	LFCSP-48
Напряжение Питания (DC)	3.13V (min)
Количество Выходных Интерфейсов	14 Output
Количество Цепей	1 Circuit
Количество Стежков	48 Position
Рабочий цикл	52.5 %
Максимальный рабочий цикл	52.5 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.135V ~ 3.465V
Напряжение питания (Макс)	3.465 V
Напряжение питания (мин)	3.135 V
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

HMC7043LP7FE Описание продукта

Product Details

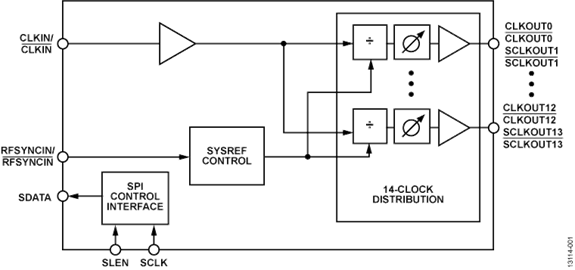

The HMC7043 is designed to meet the requirements of multicarrier GSM and LTE base station designs, and offers a wide range of clock management and distribution features to simplify baseband and radio card clock tree designs.
The HMC7043 provides 14 low noise and configurable outputs to offer flexibility in interfacing with many different components in a base transceiver station (BTS) system, such as data converters, local oscillators, transmit/receive modules, field programmable gate arrays (FPGAs), and digital front-end ASICs. The HMC7043 can generate up to seven DCLK and SYSREF clock pairs per the JESD204B interface requirements.
The system designer can generate a lower number of DCLK and SYSREF pairs, and configure the remaining output signal paths for independent phase and frequency. Both the DCLK and SYSREF clock outputs can be configured to support different signaling standards, including CML, LVDS, LVPECL, and LVCMOS, and different bias conditions to adjust for varying board insertion losses.
One of the unique features of the HMC7043 is the independent flexible phase management of each of the 14 channels. All 14 channels feature both frequency and phase adjustment. The outputs can also be programmed for 50 Ω or 100 Ω internal and external termination options.
The HMC7043 device features an RF SYNC feature that synchronizes multiple HMC7043 devices deterministically, that is, ensures that all clock outputs start with the same edge. This operation is achieved by rephrasing the nested HMC7043 or SYSREF control unit/divider, deterministically, and then restarting the output dividers with this new phase.
The HMC7043 is offered in a 48-lead, 7 mm × 7 mm LFCSP package with an exposed pad connected to ground.
Applications
JESD204B clock generation
Cellular infrastructure (multicarrier GSM, LTE, W-CDMA)
Data converter clocking
Phase array reference distribution
Microwave baseband cards
### Features and Benefits
JEDEC JESD204B support
Low additive jitter: <15 fs rms at 2457.6 MHz (12 kHz to 20 MHz)
Very low noise floor: −155.2 dBc/Hz at 983.04 MHz
Up to 14 LVDS, LVPECL, or CML type device clocks (DCLKs)
Maximum CLKOUTx/CLKOUTx and SCLKOUTx/SCLKOUTx frequency of 3200 MHz
JESD204B-compatible system reference (SYSREF) pulses
25 ps analog and ½ clock input cycle digital delay independently programmable on each of 14 clock output channels
SPI-programmable adjustable noise floor vs. power consumption
SYSREF valid interrupt to simplify JESD204B synchronization
Supports deterministic synchronization of multiple HMC7043 devices
RFSYNC pin or SPI-controlled SYNC trigger for output synchronization of JESD204B
GPIO alarm/status indicator to determine the health of the system
Clock input to support up to 6 GHz
On-board regulator for excellent PSRR
48-lead, 7 mm × 7 mm LFCSP package
