IKW40N120T2FKSA1 - Infineon

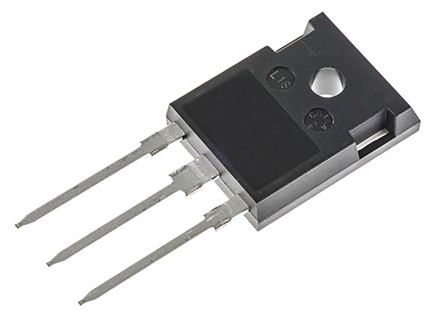

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IKW40N120T2FKSA1
Производитель

Infineon
Чип воркер Часть №

CW5477203
Категория

Транзистор IGBT
Упаковка

TO-247-3
Описание

IGBT Single Transistor, 75A, 1.75V, 480W, 1.2kV, TO-247, 3Pins
даташит

Datasheet

IKW40N120T2FKSA1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IKW40N120T2FKSA1 Транзистор IGBT характеристики

Атрибут	Значение атрибута

Часть №	IKW40N120T2FKSA1
Производитель	Infineon
Чип воркер Часть №	CW5477203
Категория	Транзистор IGBT
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Количество Стежков	3 Position
Рассеяние Мощности	480 W
Пробивное Напряжение (Коллектор-Эмиттер)	1200 V
Обратное время восстановления	258 ns
Максимальная входная мощность	480 W
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	480000 mW
	Развернуть все
Длина	16.13 mm
Ширина	5.21 mm
Высота	21.1 mm
Рабочая Температура	-40℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99

IKW40N120T2FKSA1 Описание продукта

The IKW40N120T2 is a Low Loss IGBT in 2nd generation TrenchStop® technology with soft, fast recovery anti-parallel emitter controlled diode. The TrenchStop® IGBT technology leads to significant improvement of static as well as dynamic performance of the device, due to combination of TrenchStop®-cell and field-stop concept. The combination of IGBT with soft recovery emitter controlled diode further minimizes the turn-ON losses. The highest efficiency is reached due to the best compromise between switching and conduction losses.
Lowest Vce (sat) drop for lower conduction losses
Low switching losses
Easy parallel switching capability due to positive temperature coefficient in Vce (sat)
Very soft, fast recovery anti-parallel emitter controlled HE diode
High ruggedness, temperature stable behaviour
Low EMI emissions
Low gate charge
Very tight parameter distribution
Highest efficiency - Low conduction and switching losses
High device reliability
10µs Short-circuit withstand time
