IRF7306PBF - Infineon

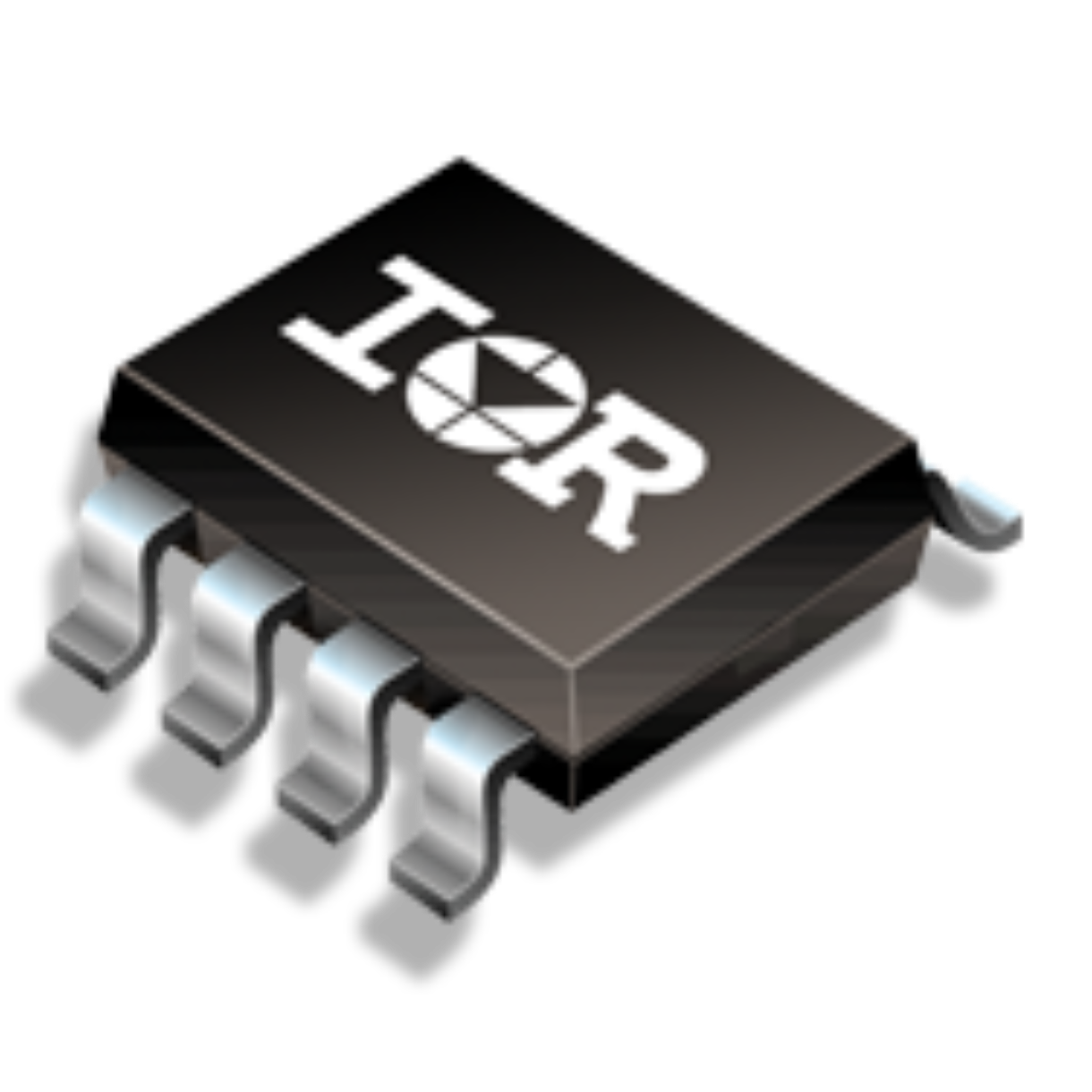

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IRF7306PBF
Производитель

Infineon
Чип воркер Часть №

CW9966600
Категория

Труба MOS
Упаковка

SOIC-8
Описание

SOIC P-CH 30V 3.6A
даташит

Datasheet

IRF7306PBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IRF7306PBF Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	IRF7306PBF
Производитель	Infineon
Чип воркер Часть №	CW9966600
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Номинальная Мощность	2 W
Количество Каналов	2 Channel
Количество Стежков	8 Position
Сопротивление Сток-исток (Открытого Канала)	0.1 Ω
Полярность	Dual P-Channel
Рассеяние Мощности	1.4 W
Пороговое Напряжение	1 V
Напряжение Сток-исток (Vds)	30 V
Пробивное Напряжение (Стока-исток)	30 V
Непрерывный Ток Стока (Ids)	3.6A
Время Нарастания	17 ns
Входная емкость (Ciss)	440pF @25V(Vds)
Максимальная входная мощность	2 W
Время падения	18 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	2 W
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Материал	Silicon
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17

IRF7306PBF Описание продукта

The IRF7306PBF is a dual P-channel MOSFET utilizes advanced processing techniques to achieve the lowest possible ON-resistance per silicon area. This benefit combined with the fast switching speed and ruggedized device. The HEXFET Power MOSFET is extremely efficient device for use in a wide variety of applications. The SO-8 has been modified through a customized lead-frame for enhanced thermal characteristics and dual-die capability making it ideal in a variety of power applications. With these improvements, multiple devices can be used in an application with dramatically reduced board space.
Generation V technology
Ultra low ON-resistance
Surface-mount device
Dynamic dV/dt rating
Fast switching performance
