ISL6520IR - Intersil

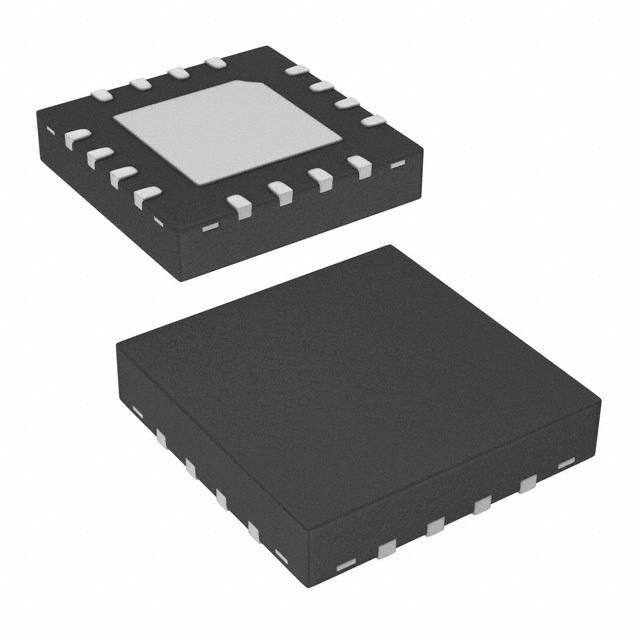

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ISL6520IR
Производитель

Intersil
Чип воркер Часть №

CW161960257
Категория

Набор разработчика
Упаковка

VQFN-16
Описание

Voltage Mode PWM Controller 0.8V to 5V 2A 16Pin QFN EP
даташит

Datasheet

ISL6520IR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	-	6 - 8 {{delivery_date}}

ISL6520IR Набор разработчика характеристики

Атрибут	Значение атрибута

Часть №	ISL6520IR
Производитель	Intersil
Чип воркер Часть №	CW161960257
Категория	Набор разработчика
даташит	Datasheet
Количество Выводов	16 Pin
Корпус/Пакет	VQFN-16
Количество Выходных Интерфейсов	1 Output
Частота Переключения	300 kHz
Максимальный рабочий цикл	1
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Obsolete
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead

ISL6520IR Описание продукта

The ISL6520 makes simple work out of implementing a complete control and protection scheme for a DC/DC stepdown converter. Designed to drive N-Channel MOSFETs in a synchronous buck topology, the ISL6520 integrates the control, output adjustment, monitoring and protection functions into a single 8 Lead package.
Features
• Operates from +5V Input
• 0.8V to VINOutput Range
\- 0.8V Internal Reference
\- ±1.5% Over Line Voltage and Temperature
• Drives N-Channel MOSFETs
• Simple Single-Loop Control Design
\- Voltage-Mode PWM Control
• Fast Transient Response
\- High-Bandwidth Error Amplifier
\- Full 0% to 100% Duty Cycle
• Lossless, Programmable Over-Current Protection
\- Uses Upper MOSFET’s rDS(on)
• Small Converter Size
\- 300kHz Fixed Frequency Oscillator
\- Internal Soft Start
\- 8 Ld SOIC or 16Ld 4mmx4mm QFN
• QFN Package:
\- Compliant to JEDEC PUB95 MO-220 QFN - Quad Flat No Leads - Package Outline
\- Near Chip Scale Package footprint, which improves PCB efficiency and has a thinner profile
• Pb-Free Plus Anneal Available (RoHS Compliant)
