L6206N - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L6206N
Производитель

ST Microelectronics
Чип воркер Часть №

CW19138733
Категория

Драйвер электродвигателя
Упаковка

PDIP-24
Описание

STMICROELECTRONICS L6206N DMOS Dual Full Bridge Driver, 8V to 52V supply, 2.8A/4Outputs, DIP-24
даташит

Datasheet

L6206N Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L6206N Драйвер электродвигателя характеристики

Атрибут	Значение атрибута

Часть №	L6206N
Производитель	ST Microelectronics
Чип воркер Часть №	CW19138733
Категория	Драйвер электродвигателя
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	PDIP-24
Напряжение Питания (DC)	52.0V (max)
Количество Выходных Интерфейсов	4 Output
Выходной Ток	2.8 A
Ток Питания	10.0 mA
Количество Каналов	2 Channel
Количество Стежков	24 Position
Выходное напряжение (Макс)	60 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
	Развернуть все
Длина	31.75 mm
Ширина	6.6 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

L6206N Описание продукта

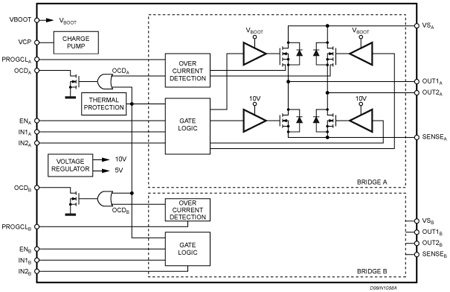

The L6206N is a dual DMOS full-bridge Driver realized in BCD technology, which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. It features thermal shutdown and a non-dissipative overcurrent detection on the high-side power MOSFETs plus a diagnostic output that can be easily used to implement the overcurrent protection.
Programmable high-side overcurrent detection and protection
Diagnostic output
Paralleled operation
Cross conduction protection
Thermal shutdown
Under-voltage lockout
Integrated fast free-wheeling diodes
5.6A Output peak current (2.8A DC)
0.3R at Tj=25°C Typical RDS(ON)
Up to 100kHz operating frequency
