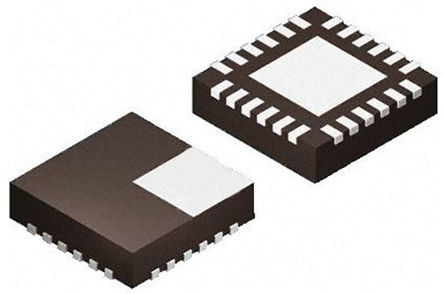

LM48511SQ/NOPB - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

LM48511SQ/NOPB
Производитель

TI
Чип воркер Часть №

CW19684140
Категория

Усилитель звуковой частоты
Упаковка

WQFN-24
Описание

TEXAS INSTRUMENTS LM48511SQ/NOPB Audio Power Amplifier, D, 1Channel, 3W, 3V to 5.5V, LLP, 24Pins
даташит

Datasheet

LM48511SQ/NOPB Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

LM48511SQ/NOPB Усилитель звуковой частоты характеристики

Атрибут	Значение атрибута

Часть №	LM48511SQ/NOPB
Производитель	TI
Чип воркер Часть №	CW19684140
Категория	Усилитель звуковой частоты
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	WQFN-24
Количество Цепей	3 Circuit
Количество Каналов	1 Channel
Количество Стежков	24 Position
Коэффициент Ослабления Синфазного Сигнала	73 dB
Ток Покоя	13.5 mA
Выходная Мощность	3 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Минимальный диапазон CMRR	71 dB
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

LM48511SQ/NOPB Описание продукта

The LM48511SQ/NOPB is a filterless mono class D Audio Power Amplifier with spread spectrum. This device integrates a boost converter with a high-efficiency class D audio power amplifier to provide 3W continuous power into a 8R speaker when operating from a 5V power supply. When operating from a 3 to 4V power supply, the LM48511 can be configured to drive 1 to 2.5W into a 8R load with less than 1% distortion (THD+N). The class D amplifier features a low-noise PWM architecture that eliminates the output filter, reducing external component count, board area consumption and simplifying design. A selectable spread spectrum modulation scheme suppresses RF emissions, further reducing the need for output filters. The switching regulator of the LM48511 is a current-mode boost converter operating at a fixed frequency of 1MHz.
Selectable spread spectrum mode reduces EMI
Independent regulator and amplifier shutdown controls
Dynamically selectable regulator output voltages
Low shutdown current
Click and pop suppression
80% Efficiency
Green product and no Sb/Br
