MAX1278ETC+ - Maxim Integrated

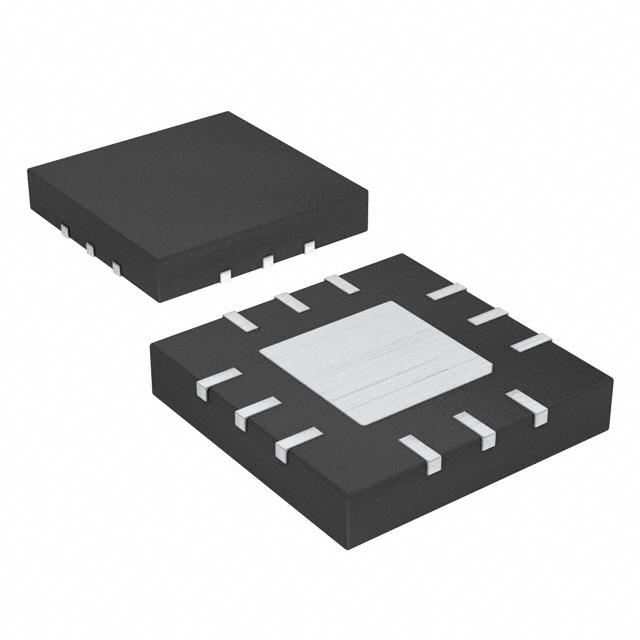

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MAX1278ETC+
Производитель

Maxim Integrated
Чип воркер Часть №

CW67220488
Категория

Преобразователь AD
Упаковка

TQFN-12
Описание

MAXIM INTEGRATED PRODUCTS MAX1278ETC+ Analog to Digital Converter, Low Power, 12Bit, 1.8MSPS, Single, 4.75V, 5.25V, TQFN
даташит

Datasheet

MAX1278ETC+ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	-	6 - 8 {{delivery_date}}

MAX1278ETC+ Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	MAX1278ETC+
Производитель	Maxim Integrated
Чип воркер Часть №	CW67220488
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	TQFN-12
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	4.75V (min)
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	12 Position
Количество Битов	12 Bit
Частота Выборки	1.8 Msps
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
	Развернуть все
Ширина	4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

MAX1278ETC+ Описание продукта

The MAX1278ETC+ is a 1.8Msps, single-supply, low-power, true differential, 12bit ADC with internal reference in 12 pin TQFN package. This device features true-differential inputs, offering better noise immunity, distortion improvements and a wider dynamic range over single-ended inputs. A standard SPI/QSPI/MICROWIRE interface provides the clock necessary for conversion. This device easily interfaces with standard DSP synchronous serial interfaces. It has a bipolar analogue input with 4.096V internal reference. It features a partial power-down mode and a full power-down mode for use between conversions which lower the supply current to 2mA (typ) and 1µA (max), respectively. Also featured is a separate power-supply input which allows direct interfacing to +1.8V to VDD digital logic. The fast conversion speed, low-power dissipation, excellent AC performance and DC accuracy (±1.25 LSB INL) makes it ideal for industrial process control, motor control and base-station applications.
Supply voltage range is 4.75V to 5.25V
Operating temperature range from -40°C to 85°C
Accuracy of ±1.25 LSB INL, ±1 LSB DNL
Power dissipation of 55mW
70dB S/(N + D) at 525KHz input frequency
Internal true-differential track/hold
No pipeline delays
