MBRM120ET1G - ON Semiconductor

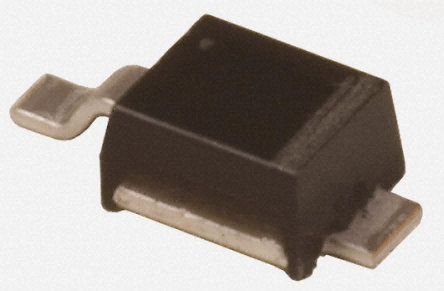

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MBRM120ET1G
Производитель

ON Semiconductor
Чип воркер Часть №

CW1899500
Категория

Диоды Шоттки
Упаковка

DO-216AA
Описание

ON Semi MBRM120ET1G; SMT Schottky Diode; 20V 1A; 2Pin Power Mite
даташит

Datasheet

MBRM120ET1G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MBRM120ET1G Диоды Шоттки характеристики

Атрибут	Значение атрибута

Часть №	MBRM120ET1G
Производитель	ON Semiconductor
Чип воркер Часть №	CW1899500
Категория	Диоды Шоттки
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-216AA
Номинальное Напряжение (DC)	20.0 V
Номинальный Ток	1.00 A
Безгалогеновый Статус	Halogen Free
Выходной Ток	≤1.00 A
Количество Стежков	2 Position
Напряжение в Прямом Направлении	530mV @1A
Полярность	Standard
Тепловое Сопротивление	23℃/W (RθJL)
Прямой ток	1 A
Максимальный ток перенапряжения (Ifsm)	50 A
Максимальное прямое напряжение (Макс)	595 mV
Прямой ток (макс)	1 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
	Развернуть все
Длина	2.05 mm
Ширина	2.18 mm
Высота	1.15 mm
Рабочая Температура	65℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

MBRM120ET1G Описание продукта

The MBRM120ET1G is a surface-mount Schottky Power Rectifier with moulded epoxy case. The Schottky POWERMITE® employs the Schottky barrier principle with a barrier metal and epitaxial construction that produces optimal forward voltage drop-reverse current trade-off. The advanced packaging techniques provide for a highly efficient micro miniature, space saving surface-mount Rectifier. With its unique heat-sink design, the POWERMITE® has the same thermal performance as the SMA while being 50% smaller in footprint area and delivering one of the lowest height profiles,  1.1mm in the industry. Because of its small size, it is ideal for use in portable and battery powered products. Typical applications are AC-DC and DC-DC converters, reverse battery protection and O-ring of multiple supply voltages and any other application where performance and size are critical.
Low-profile
Low VF provides higher-efficiency and extends battery life
Low thermal resistance with direct thermal path of die on exposed cathode heat-sink
AEC-Q101 Qualified and PPAP Capable
