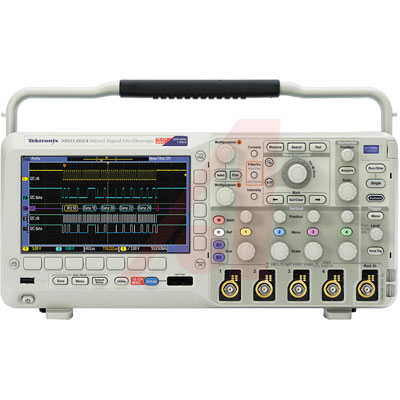

MSO2024 - Tektronix

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MSO2024
Производитель

Tektronix
Чип воркер Часть №

CW387778190
Категория

Осциллоскоп и деталь
Описание

Oscilloscope, Mixed Signal, 200MHz, 4Channels + 16 Digital Channels
даташит

Datasheet

MSO2024 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MSO2024 Осциллоскоп и деталь характеристики

Атрибут	Значение атрибута

Часть №	MSO2024
Производитель	Tektronix
Чип воркер Часть №	CW387778190
Категория	Осциллоскоп и деталь
даташит	Datasheet
Входное Напряжение (DC)	450 V
Количество Каналов	4 + 16 Channel
Частота Выборки	1.00 GHz
Время Нарастания	2.10 ns
Ширина Ленты	200 MHz
Входной Импеданс	1 MΩ
Напряжение питания (Макс)	240 VAC
Напряжение питания (мин)	100 VAC
Входное напряжение	300 V
	Развернуть все
Высота	180 mm
Вес	3.58 kg
RoHS Комплаенс	Non-Compliant
REACH SVHC Compliance Edition	2014/06/16

MSO2024 Описание продукта

**The Power to Solve Problems Quickly
**The MSO2000 and DPO2000 Series digital phosphor oscilloscopes (DPOs) deliver the performance and tools you need to visualize your signals and find answers quickly. The DPO2000 Series are the first oscilloscopes to provide 1 M points of usable record length on all channels, serial trigger and decode analysis options, a variable low-pass filter that also allows you to see signal details to the oscilloscope"s full bandwidth and all in a compact form factor. The MSO2000 Series adds 16 integrated digital channels, enabling you to visualize and time correlate analog and digital signals on a single instrument. This integration extends triggering functionality across all 20 channels which is ideal for debugging mixed analog and digital designs.**
Key Performance Specifications
**
* 100 MHz and 200 MHz Bandwidth Models**
**
* 2- or 4-Analog Channels**
**
* 16 Digital Channels**
**
* Sample Rates Up to 1 GS/s on All Channels**
**
* 1 Mega Sample Record Length on All Channels**
**
* 5,000 wfm/s Maximum Waveform Capture Rate**
**
* Suite of Advanced Triggers**
Serial Bus Trigger and Decode
**
* I2C, SPI, CAN, LIN, and RS-232/422/485/UART Serial Triggering, Decode, and Analysis Options Available**
Ease of Use Features
**
* Wave Inspector® Navigation and Search Provides Unprecedented Efficiency in Waveform Analysis**
**
* FilterVu™ Variable Low-Pass Filter Allows for Removal of Unwanted Signal Noise While Still Capturing High-Frequency Events**
**
* 7 inch (180 mm) Bright, Widescreen, TFT-LCD Color Display**
**
* USB 2.0 on Front Panel for Quick and Easy Data Storage**
**
* USB 2.0 Device Port on Rear Panel for Direct PC Control of Oscilloscope Using USBTMC or Direct Printing to Any PictBridge® Compatible Printer**
**
* Plug"n"Play PC Connectivity and Analysis Software Solutions**
**
* TekVPI® Probe Interface Supports Active, Differential and Current Probes for Automatic Scaling and Units**
**
* Small Footprint and Light Weight — Only 5.3 inch (134 mm) Deep and 7 lb 14 Oz (3.6 kg)**
Mixed Signal Design and Analysis (MSO2000 Series)
**
* Ability to Time Correlate Up to 4-Analog and 16-Digital Channels**
**
* Parallel Bus Trigger and Analysis**
**
* Multichannel Setup and Hold Triggering**
**
* Next-Generation Digital Waveform Display
