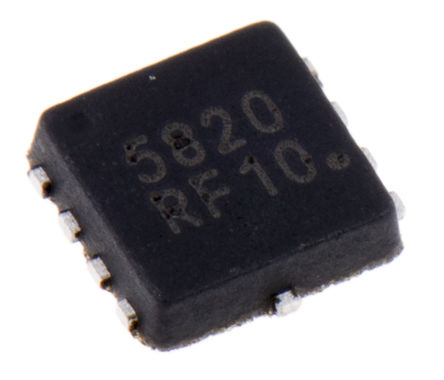

NTTFS5820NLTAG - ON Semiconductor

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NTTFS5820NLTAG
Производитель

ON Semiconductor
Чип воркер Часть №

CW5423696
Категория

Труба MOS
Упаковка

WDFN-8
Описание

WDFN N-CH 60V 11A
даташит

Datasheet

NTTFS5820NLTAG Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NTTFS5820NLTAG Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	NTTFS5820NLTAG
Производитель	ON Semiconductor
Чип воркер Часть №	CW5423696
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	WDFN-8
Количество Стежков	8 Position
Сопротивление Сток-исток (Открытого Канала)	0.0101 Ω
Полярность	N-Channel
Рассеяние Мощности	33 W
Пороговое Напряжение	1.5 V
Входная Ёмкость	1462 pF
Напряжение Сток-исток (Vds)	60 V
Непрерывный Ток Стока (Ids)	11A
Время Нарастания	28 ns
Входная емкость (Ciss)	1462pF @25V(Vds)
Максимальная входная мощность	2.7 W
Время падения	22 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	2.7W (Ta), 33W (Tc)
	Развернуть все
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.8 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20

NTTFS5820NLTAG Описание продукта

The NTTFS5820NLTAG is a N-channel Power MOSFET offers 60V drain source voltage and 11A continuous drain current.
Low RDS (ON)
Low capacitance
Optimized gate charge
-55 to 150°C Operating junction temperature range
