OP470EY - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

OP470EY
Производитель

ADI
Чип воркер Часть №

CW1261613
Категория

Операционный усилитель
Упаковка

CDIP-14
Описание

ANALOG DEVICES OP470EY Operational Amplifier, Quad, 4 Amplifier, 6MHz, 2V/µs, ± 4.5V to ± 18V, DIP, 14Pins
даташит

Datasheet

OP470EY Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

OP470EY Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	OP470EY
Производитель	ADI
Чип воркер Часть №	CW1261613
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	CDIP-14
Ток Питания	9 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	110 dB
Входная Ёмкость	2.00 pF
Ширина Ленты	6 MHz
Скорость Нарастания	2.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	6 MHz
Входной Импеданс	400 kΩ
Входное Напряжение Смещения	100 µV
Входной Ток Смещения	6 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	6 MHz
Минимальный диапазон CMRR	110 dB
	Развернуть все
Длина	19.94 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17

OP470EY Описание продукта

Product Details
The OP470 is a high-performance monolithic quad operational amplifier with exceptionally low voltage noise, 5nV/(root)Hz at 1kHz Max, offering comparable performance to PMI"s industry standard OP27.
The OP470 features an input offset voltage below 0.4mV, excellent for a quad op amp, and an offset drift under 2µV/°C, guaranteed over the full military temperature range. Open-loop gain of the OP470 is over 1,000,000 into a 10k Ohm load insuring excellent gain accuracy and linearity, even in high-gain applications. Input bias is under 25nA which reduces errors due to signal source resistance. The OP470"s CMR of over 110dB and PSRR of less than 1.8µV/V significantly reduce errors due to ground noise and power supply fluctuations. Power consumption of the quad OP470 is half that of four OP27s, a significant advantage for power conscious applications. The OP470 is unity-gain stable with a gain-bandwidth product of 6MHz and a slew rate of 2V/µs.
The OP470 offers excellent amplifier matching which is important for applications such as multiple gain blocks, low-noise instrumentation amplifiers, quad buffers, and low-noise active filters.

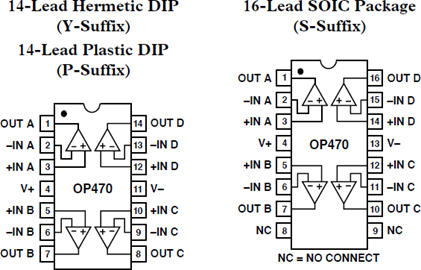

The OP470 conforms to the industry standard 14-pin DIP pinout. It is pin compatible with the OP11, LM 148/149, HA4741, HA5104, and RM4156 quad op amps and can be used to upgrade systems using these devices.
For higher speed applications the OP471, with a slew rate of 8V/µs, is recommended.
### Features and Benefits
Very Low-Noise, 5 nV/√Hz @ 1 kHz Max
Excellent Input Offset Voltage, 0.4 mV Max
Low Offset Voltage Drift, 2 µV/°C Max
Very High Gain, 1000 V/mV Min
Outstanding CMR, 110 dB Min
Slew Rate, 2 V/µs Typ
Gain-Bandwidth Product, 6 MHz Typ
Industry Standard Quad Pinouts
Available in Die Form
