PIC16C65B-20/PQ - Microchip

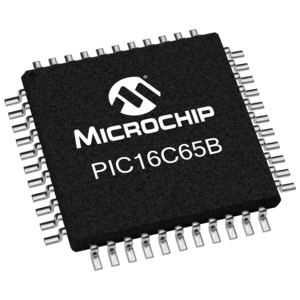

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PIC16C65B-20/PQ
Производитель

Microchip
Чип воркер Часть №

CW93717203
Категория

Микроконтроллер
Упаковка

MQFP-44
Описание

PIC16 Series 192B RAM 4K x 14Bit EPROM 8Bit CMOS Microcontroller - MQFP-44
даташит

Datasheet

PIC16C65B-20/PQ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	-	6 - 8 {{delivery_date}}

PIC16C65B-20/PQ Микроконтроллер характеристики

Атрибут	Значение атрибута

Часть №	PIC16C65B-20/PQ
Производитель	Microchip
Чип воркер Часть №	CW93717203
Категория	Микроконтроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	MQFP-44
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Тактовая Частота	20.0MHz (max)
Размер ОЗУ	192 B
Количество Битов	8 Bit
Количество I/O Выводов	33 IO
Время Доступа	20.0 µs
Ядерная Архитектура	PIC
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	2.5V ~ 5.5V
	Развернуть все
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	3A991.a.2

PIC16C65B-20/PQ Описание продукта

GENERAL DESCRIPTION
The PIC16C63A/65B/73B/74B devices are low cost, high performance, CMOS, fully-static, 8-bit micro controllers in the PIC16CXX mid-range family. All PICmicro® microcontrollers employ an advanced RISC architecture. The PIC16CXX microcontroller family has enhanced core features, eight-level deep stack and multiple internal and external interrupt sources. The separate instruction and data buses of the Harvard architecture allow a 14-bit wide instruction word with the separate 8-bit wide data. The two stage instruction pipeline allows all instructions to execute in a single cycle, except for program branches, which require two cycles. A total of 35 instructions (reduced instruction set) are available. Additionally, a large register set gives some of the architectural innovations
used to achieve a very high performance.
PIC16CXX Microcontroller Core Features:
• High performance RISC CPU
• Only 35 single word instructions to learn
• All single cycle instructions except for program branches which are two cycle
• Operating speed: DC - 20 MHz clock input
DC - 200 ns instruction cycle
• 4 K x 14 words of Program Memory, 192 x 8 bytes of Data Memory (RAM)
• Interrupt capability
• Eight-level deep hardware stack
• Direct, indirect and relative addressing modes
• Power-on Reset (POR)
• Power-up Timer (PWRT) and Oscillator Start-up Timer (OST)
• Watchdog Timer (WDT) with its own on-chip RC oscillator for reliable operation
• Programmable code protection
• Power-saving SLEEP mode
• Selectable oscillator options
• Low power, high speed CMOS EPROM technology
• Wide operating voltage range: 2.5V to 5.5V
• High Sink/Source Current 25/25 mA
• Commercial, Industrial and Automotive temperature ranges
• Low power consumption:
\- < 5 mA @ 5V, 4 MHz
\- 23 µA typical @ 3V, 32 kHz
\- < 1.2 µA typical standby current
