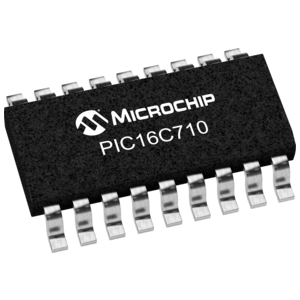

PIC16C710-04I/SO - Microchip

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PIC16C710-04I/SO
Производитель

Microchip
Чип воркер Часть №

CW34287103
Категория

Микроконтроллер
Упаковка

SOIC-18
Описание

MICROCHIP PIC16C710-04I/SO 8Bit Microcontroller, One Time Programmable, PIC16C, 4MHz, 896Byte, 36Byte, 18Pins, SOIC
даташит

Datasheet

PIC16C710-04I/SO Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	-	6 - 8 {{delivery_date}}

PIC16C710-04I/SO Микроконтроллер характеристики

Атрибут	Значение атрибута

Часть №	PIC16C710-04I/SO
Производитель	Microchip
Чип воркер Часть №	CW34287103
Категория	Микроконтроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	18 Pin
Корпус/Пакет	SOIC-18
Частота	4 MHz
Напряжение Питания (DC)	5.00 V, 6.00 V (max)
Тактовая Частота	4.00 MHz
Размер ОЗУ	36 B
Количество Битов	8 Bit
Количество I/O Выводов	13 IO
Время Доступа	4.00 µs
Ядерная Архитектура	PIC
Ядерная Под-архитектура	PIC16
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	2.5V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2.5 V
	Развернуть все
Длина	11.55 mm
Ширина	7.5 mm
Высота	2.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
HTS кодекс	8542310001
ECCN кодекс	EAR99

PIC16C710-04I/SO Описание продукта

GENERAL DESCRIPTION
The PIC16C71X is a family of low-cost, high-performance, CMOS, fully-static, 8-bit microcontrollers with integrated analog-to-digital (A/D) converters, in the PIC16CXX mid-range family.
Devices included in this data sheet:
• PIC16C710
• PIC16C71
• PIC16C711
• PIC16C715
PIC16C71X Microcontroller Core Features:
• High-performance RISC CPU
• Only 35 single word instructions to learn
• All single cycle instructions except for program branches which are two cycle
• Operating speed: DC - 20 MHz clock input DC - 200 ns instruction cycle
• Up to 2K x 14 words of Program Memory, up to 128 x 8 bytes of Data Memory (RAM)
• Interrupt capability
• Eight level deep hardware stack
• Direct, indirect, and relative addressing modes
• Power-on Reset (POR)
• Power-up Timer (PWRT) and Oscillator Start-up Timer (OST)
• Watchdog Timer (WDT) with its own on-chip RC oscillator for reliable operation
• Programmable code-protection
• Power saving SLEEP mode
• Selectable oscillator options
• Low-power, high-speed CMOS EPROM technology
• Fully static design
• Wide operating voltage range: 2.5V to 6.0V
• High Sink/Source Current 25/25 mA
• Commercial, Industrial and Extended temperature ranges
• Program Memory Parity Error Checking Circuitry with Parity Error Reset (PER) (PIC16C715)
• Low-power consumption:
- < 2 mA @ 5V, 4 MHz
- 15 µA typical @ 3V, 32 kHz
- < 1 µA typical standby current
PIC16C71X Peripheral Features:
• Timer0: 8-bit timer/counter with 8-bit prescaler
• 8-bit multichannel analog-to-digital converter
• Brown-out detection circuitry for Brown-out Reset (BOR)
• 13 I/O Pins with Individual Direction Control
