PIC16LF627-04I/P - Microchip

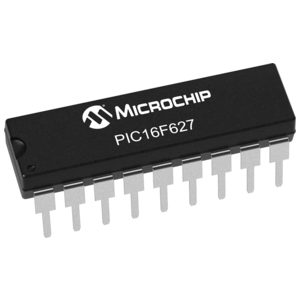

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PIC16LF627-04I/P
Производитель

Microchip
Чип воркер Часть №

CW59890066
Категория

Микроконтроллер
Упаковка

PDIP-18
Описание

MCU 8Bit PIC16 PIC RISC 1.75KB Flash 2.5V/3.3V/5V 18Pin PDIP Tube
даташит

Datasheet

PIC16LF627-04I/P Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	-	6 - 8 {{delivery_date}}

PIC16LF627-04I/P Микроконтроллер характеристики

Атрибут	Значение атрибута

Часть №	PIC16LF627-04I/P
Производитель	Microchip
Чип воркер Часть №	CW59890066
Категория	Микроконтроллер
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	18 Pin
Корпус/Пакет	PDIP-18
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Тактовая Частота	4.00 MHz, 20.0 MHz
Размер ОЗУ	224 x 8
Количество I/O Выводов	16 IO
Время Доступа	4.00 µs
Ядерная Архитектура	PIC
Ядерная Под-архитектура	PIC16
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	40 ℃
Рассеиваемая Мощность (Макс)	800 mW
Напряжение питания	2.2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2 V
	Развернуть все
Длина	22.86 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

PIC16LF627-04I/P Описание продукта

Peripheral Features:
• 16 I/O pins with individual direction control
• High current sink/source for direct LED drive
• Analog comparator module with:
\- Two analog comparators
\- Programmable on-chip voltage reference (VREF) module
\- Programmable input multiplexing from device inputs and internal voltage reference
\- Comparator outputs are externally accessible
• Timer0: 8-bit timer/counter with 8-bit programmable prescaler
• Timer1: 16-bit timer/counter with external crystal/clock capability
• Timer2: 8-bit timer/counter with 8-bit period register, prescaler and postscaler
• Capture, Compare, PWM (CCP) module
\- Capture is 16-bit, max. resolution is 12.5 ns
\- Compare is 16-bit, max. resolution is 200 ns
\- PWM max. resolution is 10-bit
• Universal Synchronous/Asynchronous Receiver/Transmitter USART/SCI
• 16 Bytes of common RAM Special Microcontroller Features:
• Power-on Reset (POR)
• Power-up Timer (PWRT) and Oscillator Start-up Timer (OST)
• Brown-out Detect (BOD)
• Watchdog Timer (WDT) with its own on-chip RC oscillator for reliable operation
• Multiplexed MCLR-pin
• Programmable weak pull-ups on PORTB
• Programmable code protection
• Low voltage programming
• Power saving SLEEP mode
• Selectable oscillator options
\- FLASH configuration bits for oscillator options
\- ER (External Resistor) oscillator
• Reduced part count
\- Dual speed INTRC
• Lower current consumption
\- EC External Clock input
\- XT Oscillator mode
\- HS Oscillator mode
\- LP Oscillator mode
• In-circuit Serial Programming™ (via two pins)
• Four user programmable ID locations CMOS Technology:
• Low power, high speed CMOS FLASH technology
• Fully static design
• Wide operating voltage range
\- PIC16F627 - 3.0V to 5.5V
\- PIC16F628 - 3.0V to 5.5V
\- PIC16LF627 - 2.0V to 5.5V
\- PIC16LF628 - 2.0V to 5.5V
• Commercial, industrial and extended temperature range
• Low power consumption
\- < 2.0 mA @ 5.0V, 4.0 MHz
\- 15µA typical @ 3.0V, 32 kHz
\- < 1.0µA typical standby current @ 3.0V
