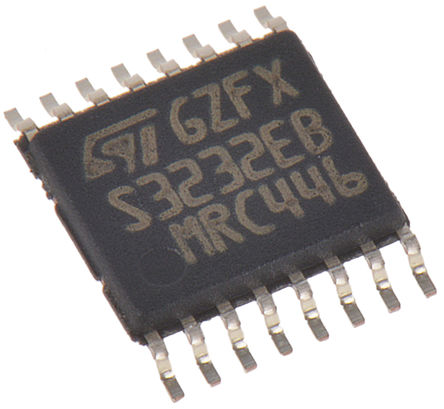

ST3232EBTR - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ST3232EBTR
Производитель

ST Microelectronics
Чип воркер Часть №

CW2742754
Категория

Чип интерфейса
Упаковка

TSSOP-16
Описание

15kV ESD PROTECTED, 3 TO 5.5V LOW POWER UP TO 250KBPS, RS232 DRIVERS AND RECEIVERS,[-40oC, 85oC] TEMPERATURE RANGE
даташит

Datasheet

ST3232EBTR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ST3232EBTR Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	ST3232EBTR
Производитель	ST Microelectronics
Чип воркер Часть №	CW2742754
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	3.00V (min)
Выходное Напряжение	13.2 V
Ток Питания	0.3 mA
Количество Стежков	16 Position
Скорость Передачи Данных	250 kbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	5.1 mm
Ширина	4.48 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

ST3232EBTR Описание продукта

The ST3232EBTR is a 3V powered EIA/TIA-232 and V.28/V.24 Communication Interface with low power requirements, high data-rate capabilities and enhanced electrostatic discharge (ESD) protection to ±8kV using IEC1000-4-2 contact discharge and ±15kV using the human body model. It has a proprietary low dropout transmitter output stage providing true RS-232 performance from 3 to 5V supplies with a dual charge pump. The charge pump requires only four small 0.1µF standard external capacitors for operations from 3V supply. The ST3232E has two receivers and two drivers. The device is guaranteed to run at data rates of 250kbps while maintaining RS-232 output levels.
Meet EIA/TIA-232 specifications down to 3V
ESD protection for RS-232 I/O pins
6V/µs Minimum guaranteed slew rate
±8kV IEC 1000-4-2 Contact discharge
250kbps Minimum guaranteed data rate
300µA Supply current
