ST485ECDR - ST Microelectronics

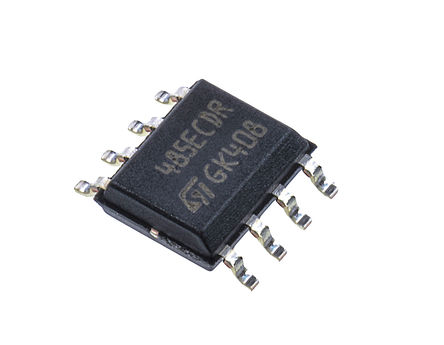

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ST485ECDR
Производитель

ST Microelectronics
Чип воркер Часть №

CW4591917
Категория

Чип интерфейса
Упаковка

SOIC-8
Описание

Interface; receiver, driver, transceiver; 5Mbps; SO8; 4.75÷5.25VDC
даташит

Datasheet

ST485ECDR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ST485ECDR Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	ST485ECDR
Производитель	ST Microelectronics
Чип воркер Часть №	CW4591917
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00 V
Ток Питания	500 mA
Количество Стежков	8 Position
Скорость Передачи Данных	5.00 Mbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.25 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

ST485ECDR Описание продукта

The ST485ECDR is a low power Transceiver for RS- 485 and RS-422 communication. Each driver output and receiver input is protected against ±15kV electrostatic discharge (HBM) (ESD) shocks, without latch-up. These parts contain one driver and one receiver in half duplex configuration. This transceiver draws 300µA (typical) of supply current when unloaded or fully loaded with disabled drivers. Driver is short-circuiting current limited and is protected against excessive power dissipation by thermal shutdown circuitry that places the driver outputs into a high-impedance state. It is designed for bi-directional data communications on multipoint bus transmission lines.
Driver maintains high impedance in 3-state or with the power OFF
Current limiting and thermal shutdown for driver overload protection
Allows up to 256 transceivers on the bus
70mV Typical input hysteresis
30ns Propagation delay and 5ns skew
ESD sensitive device, take proper precaution while handling the device.
