TPS2141IPWP - TI

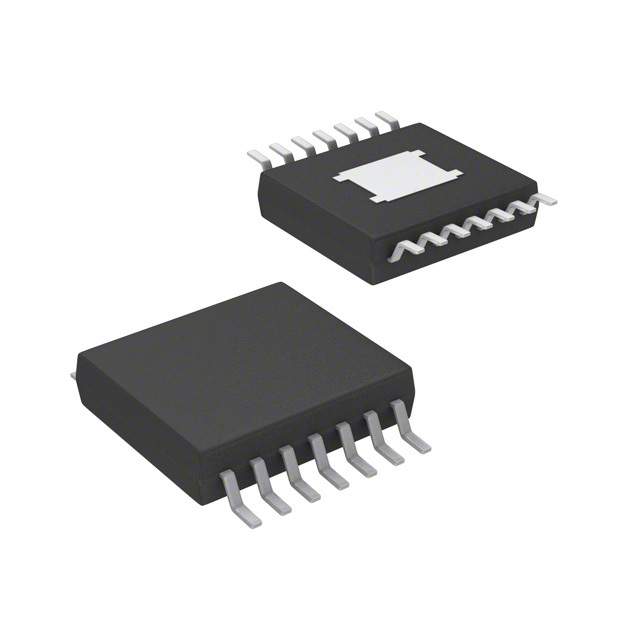

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS2141IPWP
Производитель

TI
Чип воркер Часть №

CW9009974
Категория

Управление питанием
Упаковка

HTSSOP-14
Описание

TEXAS INSTRUMENTS TPS2141IPWP. LDO Voltage Regulator, Adjustable, 2.7V to 5.5V in, 180mV drop, 900mV to 3.3V/250mA out, HTSSOP-14
даташит

Datasheet

TPS2141IPWP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS2141IPWP Управление питанием характеристики

Атрибут	Значение атрибута

Часть №	TPS2141IPWP
Производитель	TI
Чип воркер Часть №	CW9009974
Категория	Управление питанием
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	HTSSOP-14
Напряжение Питания (DC)	5.50V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50 V
Выходное Напряжение	3.3 V
Выходной Ток	250 mA
Ток Питания	85 µA
Количество Стежков	14 Position
Напряжение Отпадания	180 mV
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.7 V
Выходное напряжение (Макс)	3.3 V
Выходное напряжение (мин)	900 mV
Выходной ток (Макс)	250 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.1V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.1 V
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TPS2141IPWP Описание продукта

DESCRIPTION
The TPS2140/41/50/51 is a USB 1.0 and 2.0 Specification-compatible IC containing a dual-current limiting power switch and an adjustable low dropout regulator (LDO). Both the switch and LDO limit inrush current by controlling the turnon slew rate. The unique dual-current-limiting feature of the switch allows USB peripherals to utilize high-value capacitance at the output of the switch, while keeping the inrush current low. During turnon, the switch limits the current delivered to the capacitive load to less than 100 mA.
FEATURES
Complete Power Management Solution for USB High-Power Peripherals
250 mA Low-Dropout Regulator (LDO) With Enable and 325 mA (Typ) Current Limit
LDO Supports 2.7V to 5.5V VIN and 0.9V to 3.3V Adjustable VOUT
40 mΩ(Typ) High-Side MOSFET With Dual Current Limit
Undervoltage Lockout and Power Good for LDO and Switch
CMOS- and TTL-Compatible Enable Inputs
85 µA (Typ) Supply Current
5 µA (Typ) Standby Supply Current
Available in 14-Pin HTSSOP (PowerPAD™)
–40°C to 85°C Ambient Temperature Range
Alternative to TPS2148/58 3.3-V LDO With 3.3-V Switch and 5-V Switch
