TPS54678RTET - TI

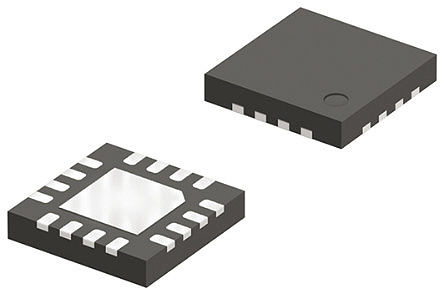

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54678RTET
Производитель

TI
Чип воркер Часть №

CW16618104
Категория

Преобразователь DC/DC
Упаковка

WFQFN-16
Описание

Conv DC-DC 2.95V to 6V Step Down Single-Out 0.6V to 4.5V 6A 16Pin WQFN EP T/R
даташит

Datasheet

TPS54678RTET Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54678RTET Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54678RTET
Производитель	TI
Чип воркер Часть №	CW16618104
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	WFQFN-16
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.6V ~ 4.5V
Выходной Ток	6 A
Ток Покоя	250 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	200kHz ~ 2MHz
Топология	Buck
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.95 V
Выходное напряжение (Макс)	4.5 V
Выходное напряжение (мин)	0.6 V
Выходной ток (Макс)	6 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.95 V
Входное напряжение	2.95V ~ 6V
	Развернуть все
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC

TPS54678RTET Описание продукта

TPS54678 device is a full-featured 6-V, 6-A, synchronous step-down current mode converter with two integrated MOSFETs.
TPS54678 enables small designs by integrating the MOSFETs, implementing current mode control to reduce external component count, reducing inductor size by enabling up to 2-MHz switching frequency, and minimizing the IC footprint with a small 3-mm × 3-mm thermally enhanced WQFN package.
TPS54678 provides accurate regulation for a variety of loads with an accurate ±1% voltage reference (VREF) over temperature.
Efficiency is maximized through the integrated 12-mΩ MOSFETs. Using the enable pin, shutdown supply current is reduced by disabling the device.
The output voltage start-up ramp is controlled by the soft-start pin that can also be configured for sequencing or tracking. Monotonic start-up is achieved with prebiased voltage. Undervoltage lockout can be increased by programming the threshold with a resistor divider on the enable pin. An open-drain power good signal indicates the output is within 93% to 105% of its nominal voltage.
Cycle-by-cycle current limit, hiccup overcurrent protection and thermal shutdown protect the device during an overcurrent condition.
