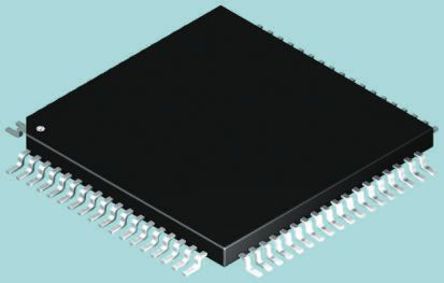

TSB41AB3PFP - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TSB41AB3PFP
Производитель

TI
Чип воркер Часть №

CW9659496
Категория

Чип интерфейса
Упаковка

HTQFP-80
Описание

Transceiver 1TX 1RX 400Mbps 80Pin HTQFP EP Tray
даташит

Datasheet

TSB41AB3PFP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TSB41AB3PFP Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	TSB41AB3PFP
Производитель	TI
Чип воркер Часть №	CW9659496
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	HTQFP-80
Напряжение Питания (DC)	3.00V (min)
Ток Питания	115 mA
Количество Стежков	80 Position
Скорость Передачи Данных	400 Mbps
Размер памяти	3000 B
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	12 mm
Ширина	12 mm
Высота	1 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TSB41AB3PFP Описание продукта

The TSB41AB3PFP is a Digital and Analogue Transceiver functions required to implement a three-port node in a cable-based IEEE 1394 network. Each cable port incorporates two differential line transceivers. The transceiver includes circuitry to monitor the line conditions as needed for determining connection status, for initialization and arbitration and for packet reception and transmission. The TSB41AB3 is designed to interface with a line layer controller (LLC), such as the TSB12LV21, TSB12LV22, TSB12LV23, TSB12LV26, TSB12LV31, TSB12LV41, TSB12LV42 or TSB12LV01A. The TSB41AB3 requires only an external 24.576MHz crystal as a reference. An external clock may be used instead of a crystal. An internal oscillator drives an internal phase-locked loop (PLL), which generates the required 393.216MHz reference signal. This reference signal is internally divided to provide the clock signals used to control transmission of the outbound encoded strobe and data information.
Fully interoperable with FireWire™ and i.LINK™ implementation of IEEE standard 1394
Fully compliant with OpenHCI requirements
Provides three 1394a-2000 fully-compliant cable port at 400Mbps
Extended resume signalling for compatibility with legacy DV devices
Power-down features to conserve energy in battery-powered applications
Ultra-low power sleep mode
Node power class information signalling for system power management
Cable power presence monitoring
Cable ports monitor line conditions for active connection to remote node
Data interface to link-layer controller through 2/4/8 parallel lines at 49.152MHz
Interoperable with link-layer controllers using 3.3 and 5V supplies
Separate cable bias (TPBIAS) for each port
Software device reset (SWR)
Green product and no Sb/Br
