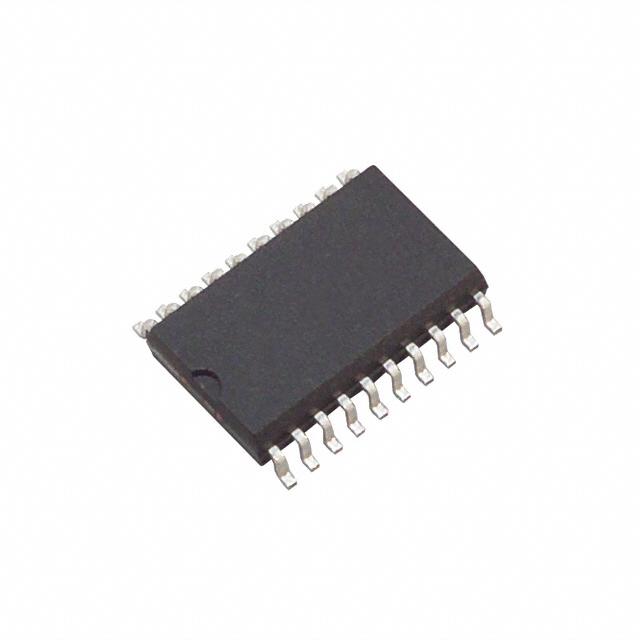

UC3909DW - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UC3909DW
Производитель

TI
Чип воркер Часть №

CW121999627
Категория

Чип управления батареи
Упаковка

SOIC-20
Описание

Switch Mode Charger Lead-Acid 2000mA 20Pin SOIC Tube
даташит

Datasheet

UC3909DW Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UC3909DW Чип управления батареи характеристики

Атрибут	Значение атрибута

Часть №	UC3909DW
Производитель	TI
Чип воркер Часть №	CW121999627
Категория	Чип управления батареи
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	40.0V (max)
Входное Напряжение (DC)	40.0 V
Выходной Ток	100 mA
Частота Переключения	242 kHz
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-20 ℃
Напряжение питания	8.8V ~ 35V
	Развернуть все
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

UC3909DW Описание продукта

DESCRIPTION
The UC3909 family of Switchmode Lead-Acid Battery Chargers accurately controls lead acid battery charging with a highly efficient average current mode control loop. This chip combines charge state logic with average current PWM control circuitry. Charge state logic commands current or voltage control depending on the charge state. The chip includes undervoltage lockout circuitry to insure sufficient supply voltage is present before output switching starts. Additional circuit blocks include a differential current sense amplifier, a 1.5% voltage reference, a –3.9mV/°C thermistor linearization circuit, voltage and current error amplifiers, a PWM oscillator, a PWM comparator, a PWM latch, charge state decode bits, and a 100mA open collector output driver.
FEATURES
• Accurate and Efficient Control of Battery Charging
• Average Current Mode Control from Trickle to Overcharge
• Resistor Programmable Charge Currents
• Thermistor Interface Tracks Battery Requirements Over Temperature
• Output Status Bits Report on Four Internal Charge States
• Undervoltage Lockout Monitors VCC and VREF
