UCC3800N - TI

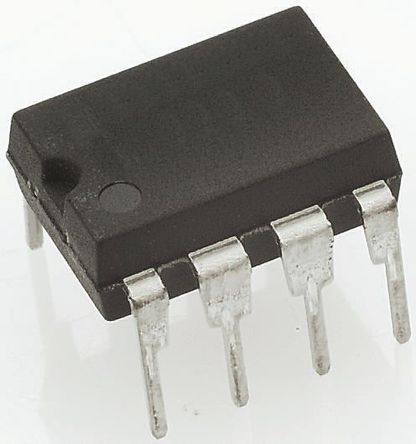

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UCC3800N
Производитель

TI
Чип воркер Часть №

CW42085919
Категория

Чип стабилизации напряжения
Упаковка

DIP-8
Описание

Buck, Boost, Flyback, Forward Converter Regulator Positive Output Step-Up, Step-Down, Step-Up/Step-Down DC-DC Controller IC 8-PDIP
даташит

Datasheet

UCC3800N Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UCC3800N Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	UCC3800N
Производитель	TI
Чип воркер Часть №	CW42085919
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	1 MHz
Напряжение Питания (DC)	12.0V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	10.0 V
Выходное Напряжение	5.075 V
Выходной Ток	200 mA
Ток Питания	500 µA
Количество Стежков	8 Position
Рассеяние Мощности	1.00 W
Количество Регулируемых Выходов	1 Output
Время Нарастания	41 ns
Частота Переключения	1000 kHz
Топология	Buck, Boost, Flyback, Forward
Рабочий цикл	100 %
Максимальный рабочий цикл	99 %
Время падения	44 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	6.9V ~ 12V
Напряжение питания (Макс)	12 V
Напряжение питания (мин)	10 V
Входное напряжение	10 V
	Развернуть все
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

UCC3800N Описание продукта

The UCC3800N is a low-power BiCMOS current-mode Pulse Width Modulation (PWM) Controller contains all of the control and drive components required for off-line and DC to DC fixed frequency current-mode switching power supplies with minimal parts count. It offers the added features of internal full-cycle soft start and internal leading-edge blanking of the current-sense input. It contains digital current sense filtering, which disconnects the CS terminal from the current sense comparator during the 100ns interval immediately following the rising edge of the OUT pin. This digital filtering, also called leading-edge blanking, means that in most applications, no analog filtering (RC filter) is required on CS. Compared to an external RC filter technique, the leading-edge blanking provides a smaller effective CS to OUT propagation delay.
Internal soft start
Internal fault soft start
Internal leading-edge blanking of the current sense signal
70ns Typical response from current-sense to gate-drive output
1.5% Tolerance voltage reference
Green product and no Sb/Br
