Что такое диодный мост? Принцип работы и ключевые области применения
В мире электроники и автомобилестроения существует множество компонентов, которые выполняют незаметную, но критически важную работу. Одним из таких компонентов является диодный мост. Если представить электричество как поток воды, который в проводах постоянно меняет свое направление (до 50-60 раз в секунду), то диод — это односторонний клапан, который позволяет воде течь только в одном направлении. А диодный мост — это умная система из таких клапанов, которая направляет поток для решения конкретной задачи. Давайте разберемся, что это за задача и где диодный мост используется.
Что такое диодный мост и зачем он нужен?

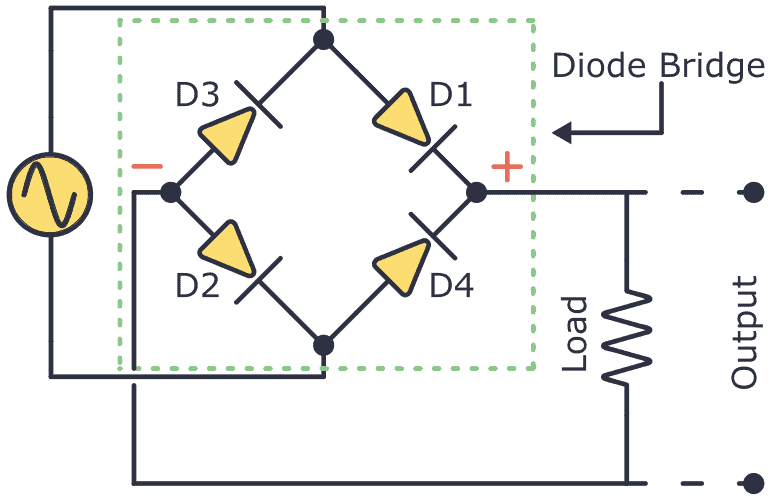

Простыми словами, диодный мост — это электронная схема, состоящая, как правило, из четырех диодов, соединенных по особой схеме. Его основное назначение — преобразование переменного тока (AC) в постоянный ток (DC). Зачем это нужно? Переменный ток, производимый электростанциями или генераторами, постоянно меняет свою полярность (положительную и отрицательную). В то же время, большинство бытовых приборов, аккумуляторы автомобилей, компьютеры и зарядные устройства работают исключительно на постоянном токе. Диодный мост выступает в роли «преобразователя», обеспечивая совместимость источника питания и потребителя, направляя обе половины переменного тока на один и тот же выход.
Принцип работы диодного моста: от переменного к постоянному
Принцип работы диодного моста основан на однонаправленных свойствах диодов и называется полноволновым выпрямлением. Независимо от направления входящего переменного тока, на выходе он всегда получает одно и то же направление, тем самым «выпрямляя» его. Этот процесс можно описать так:

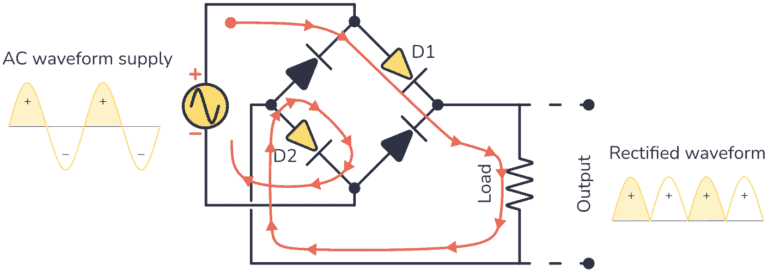

- Положительная полуволна: Когда ток течет в одном направлении, одна пара диодов пропускает его, направляя к положительному выходу. Другая пара диодов в это время закрыта.

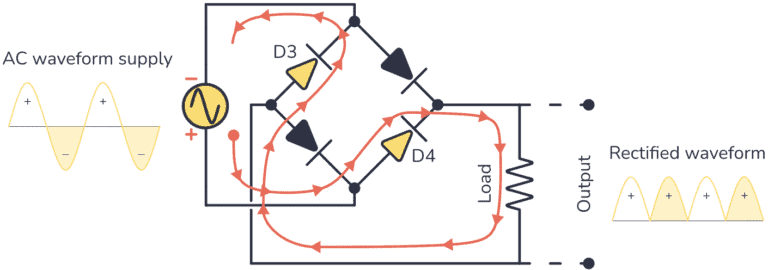

- Отрицательная полуволна: Когда направление тока меняется на противоположное, первая пара диодов закрывается. Вторая пара открывается и пропускает ток, но благодаря их расположению, он снова направляется к тому же положительному выходу.
В результате на выходе получается пульсирующий постоянный ток — последовательность импульсов. Чтобы получить ровное, стабильное напряжение, этот пульсирующий ток обычно сглаживается с помощью фильтрующего конденсатора. Конденсатор заряжается во время импульсов и разряжается, когда ток падает, заполняя «провалы» и создавая более стабильную линию.
Ключевые области применения
Диодный мост можно встретить повсюду, где требуется преобразование переменного тока в постоянный. Вот самые распространенные примеры:
- Автомобильные генераторы: Это одна из наиболее важных областей применения. Внутри автомобильного генератора есть вращающиеся катушки, которые вырабатывают переменный ток. Диодный мост генератора преобразует этот ток в постоянный, необходимый для зарядки аккумулятора и питания всей бортовой электроники автомобиля (фары, мультимедиа и т.д.). Например, для таких моделей, как ВАЗ-2107 или ВАЗ-2110, часто используется блок выпрямителя. Если мост выходит из строя, аккумулятор перестает заряжаться, что быстро приводит к разрядке и остановке автомобиля.
- Блоки питания: Зарядные устройства для телефонов, ноутбуков, компьютеров, и другой электроники содержат диодный мост. Он преобразует переменный ток из розетки в постоянный, который необходим для работы и зарядки устройств.
- Светодиодные лампы: В схеме большинства светодиодных ламп присутствует диодный мост, который преобразует бытовой переменный ток в постоянный, необходимый для работы светодиодов.
- Солнечные батареи: Хотя солнечные панели производят постоянный ток, в некоторых системах (например, с сетевыми инверторами) диодный мост используется для управления и выпрямления тока, поступающего от панелей или из сети.
Ищете электронные компоненты для своих проектов? В нашем каталоге представлен широкий ассортимент диодных мостов и других радиоэлектронных компонентов. Перейти в каталог компонентов.
Заключение
Диодный мост — это фундаментальный компонент, который обеспечивает стабильную работу бесчисленного количества устройств по всему миру. Понимание его принципа работы — это первый шаг к тому, чтобы разбираться в электронике. Если вы подозреваете, что ваш диодный мост неисправен, не стоит гадать. В следующей статье мы подробно расскажем, как проверить диодный мост с помощью мультиметра, чтобы вы могли самостоятельно диагностировать его состояние и избежать лишних трат.
