Что такое полевой транзистор: виды, устройство и как его проверить
Полевой транзистор (FET) — это полупроводниковый прибор, который управляет выходным током при помощи электрического поля. В отличие от биполярных транзисторов, управляемых током, FET управляются напряжением. Это делает их незаменимыми в современной цифровой технике и силовых схемах.
1. Устройство и основные выводы
Любой полевой транзистор имеет три ключевых электрода:
- Затвор (Gate): Управляющий вывод.
- Сток (Drain): Вывод, куда втекает основной ток.
- Исток (Source): Вывод, откуда вытекает ток.
По типу проводимости они делятся на n-канальные (наиболее популярные из-за высокой эффективности) и p-канальные.
2. Основные виды: JFET и MOSFET
Существует два главных семейства:

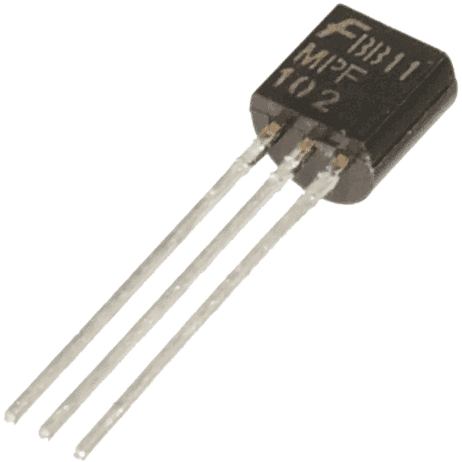

- JFET (с управляющим p-n переходом): Обычно используются в схемах с малым уровнем шума (аудио, датчики).

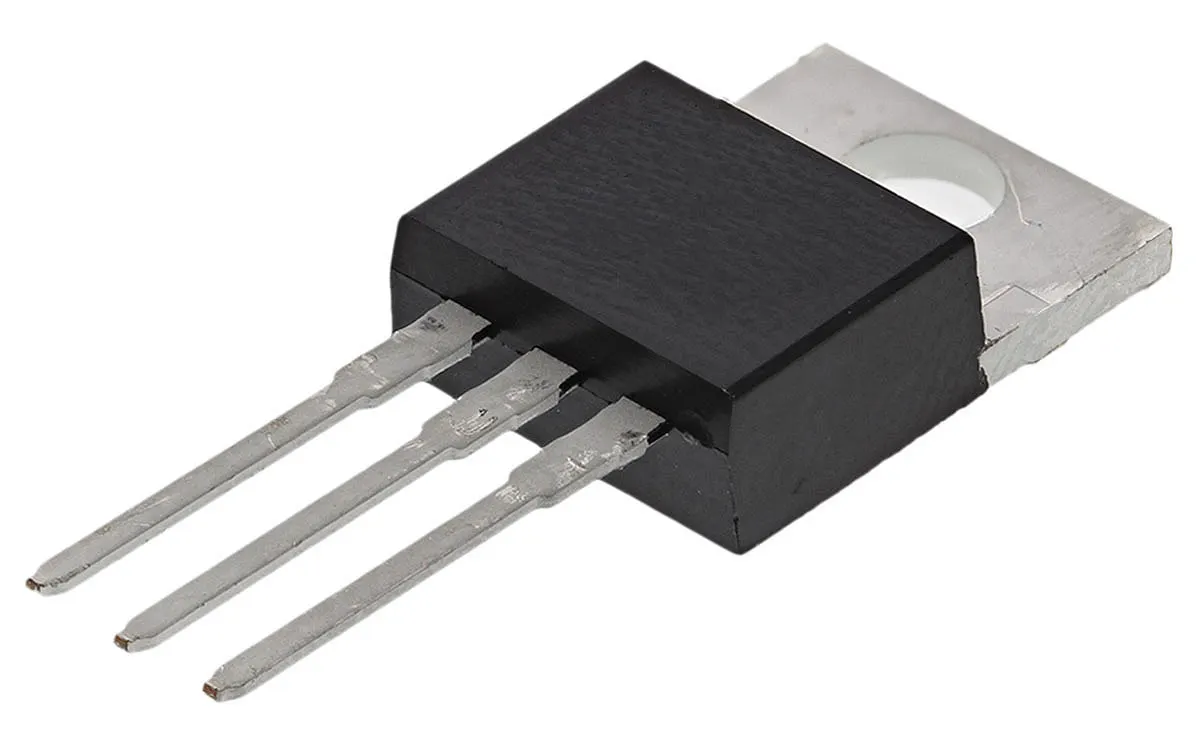

- MOSFET (МДП-транзисторы): Самый массовый тип. Затвор изолирован слоем диэлектрика, что обеспечивает огромное входное сопротивление.
3. Как проверить полевой транзистор мультиметром

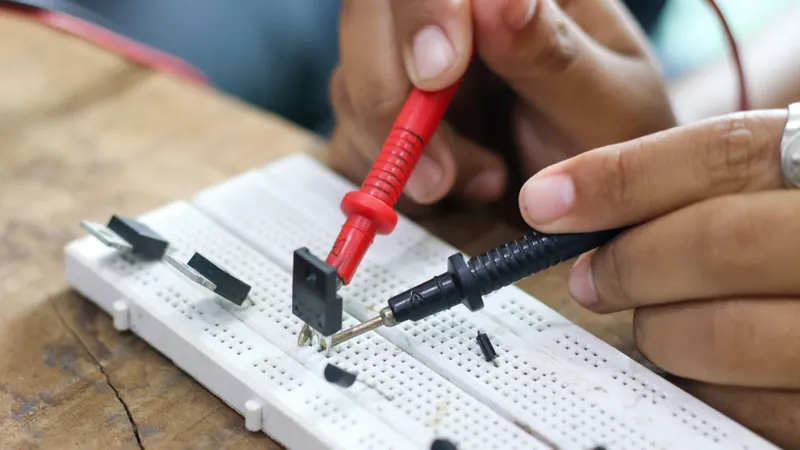

Знание того, как проверить полевой транзистор, необходимо при ремонте техники или сборке собственных проектов. Самый простой способ — использовать цифровой мультиметр в режиме «проверки диодов».
Шаг 1: Проверка на короткое замыкание
Коснитесь щупами затвора (Gate) и любого другого вывода. Мультиметр не должен показывать проводимость (значение "1" или "OL"). Если прибор пищит — транзистор пробит.
Шаг 2: Проверка встроенного диода (для MOSFET)
У большинства мощных MOSFET между стоком и истоком стоит защитный диод. Для n-канального транзистора: черный щуп на Сток (Drain), красный на Исток (Source). Прибор покажет падение напряжения (обычно 400–700 мВ). При смене щупов местами проводимости быть не должно.
Шаг 3: Проверка «открытия» канала
- Положите транзистор на стол.
- Коснитесь красным щупом Затвора (Gate), а черным — Истока (Source). Так вы зарядите емкость затвора.
- Теперь переставьте красный щуп на Сток (Drain). Транзистор должен «открыться», и мультиметр покажет низкое сопротивление.
- Чтобы «закрыть» его, коснитесь пальцем затвора и истока одновременно, чтобы снять заряд.
4. Почему это важно?
Полевые транзисторы очень чувствительны к статическому электричеству. Неправильное хранение или касание руками без антистатического браслета может вывести деталь из строя. Поэтому предварительная проверка перед пайкой — это признак профессионализма.
Заключение
Мы разобрали базу: что такое полевой транзистор и как убедиться в его исправности. В следующей статье мы углубимся в принцип работы и разберем, что такое пороговое напряжение и сопротивление открытого канала. Если вам нужны надежные компоненты, вы всегда можете выбрать полевые транзисторы в нашем магазине.
